ТУ 311-00225590.12-95

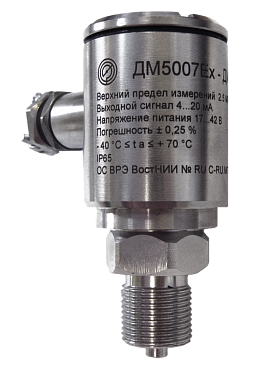

Датчики давления ДМ5007Ех предназначены для измерения абсолютного давления (ДА), избыточного давления (ДИ),
разряжения (ДВ), избыточного давления-разряжения (ДВИ) путем преобразования в унифицированный сигнал постоянного тока.
Датчики ДМ5007Ех являются взрывозащищенными с видом взрывозащиты: "Взрывонепроницаемая оболочка"
с маркировкой по взрывозащите "1ЕхdIIВТ5Х".
Приборы соответствуют требованиям электромагнитной совместимости группе II (А) по ГОСТ 29254-91.
| Тип прибора | Датчик давления взрывозащищенный с видом взрывозащиты "Взрывонепроницаемая оболочка" |
| Степень защиты | IP65 |
| Предел допускаемой основной погрешности | ±0.25% от ВПИ; ±0.5% от ВПИ |
| Вид взрывозащиты | "1ExdIIBT5X" взрывонепроницаемая оболочка |
| Климатическое исполнение | У2 |
| Температура окружающей среды | от минус 40 до плюс 70 °С; от минус 55 до плюс 70 °С |
| Виброзащита | Выдерживают воздействие вибрации с частотой до 100 Гц с амплитудой до 2,5 мм |
| Межповерочный интервал | 3 года |
| Корпус | Нержавеющая сталь |
| Штуцер | Нержавеющая сталь |
| Резьба присоединительного штуцера | М20*1,5-8g; R1/2; G1/2-B |
| Масса прибора | не более 0,4 кг |
| ДИ | 10; 16; 25; 60; 63; 100; 160; 250; 400; 600; 630 кПа |
| 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 6,3; 10; 16; 25; 40; 60; 63; 100; 160; 250 МПа | |
| ДА | 600; 630 кПа |
|
0,6; 1; 1,6; 2,5; 4; 6; 6,3; 10; 16 МПа |
|
| ДВ |
10; 16; 25; 60; 63; 100 кПа |
| ДВИ |
Разряжения: 0,1 МПа; |
|
Избыточного давления: 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 МПа |
| Тип прибора |
» ДМ5007Ех-ДИ » ДМ5007Ех-ДА » ДМ5007Ех-ДВ » ДМ5007Ех-ДВИ |
Датчик избыточного давления Датчик абсолютного давления Датчик разряжения Датчик избыточного давления-разряжения |
| Климатическое исполнение |
» У2 |
|
|
Верхнее значение диапазона показаний |
» см. таблицу |
|
| Единица измерения |
» кгс/см2 » кПа » МПа » и др. |
|
| Предел допускаемой основной погрешности |
» ± 0,5% » ± 0,25% |
|
| Степень защиты |
» IP65 |
|
|
Код выходного сигнала |
» 05 » 42 |
(0-5) мА (4-20) мА |
| Температура окружающей среды |
» (-40+50)С (базовое) » (-55+70)С |
|
| Измеряемая среда |
» -//- (базовое) » Кис |
|
| Резьба штуцера |
» M20x1.5-8g (базовое) » G1/2-B » R1/2 |
|
|
Дополнительные требования |
» Обезж. » Э » Табл. » ЦСМ |
Обезжиривание Экспортное исполнение Табличка Поверка ЦСМ |
|
|
|
