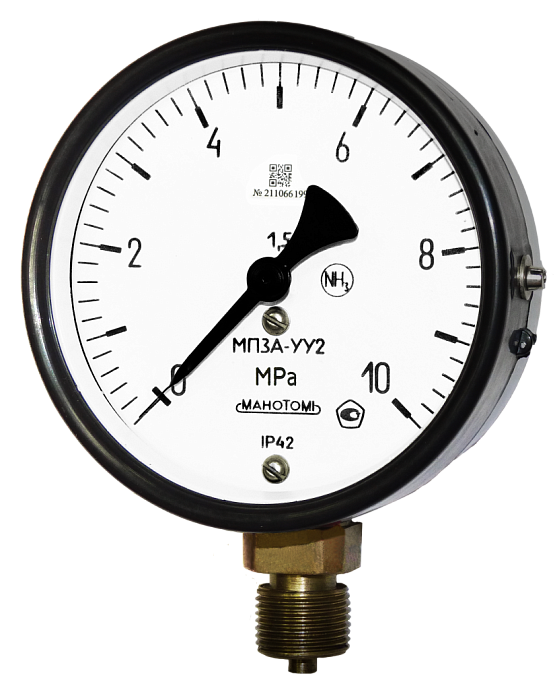

МП3А-У, ВП3А-У, МВП3А-У
Манометры, вакуумметры, мановакуумметры

МП3А-У, ВП3А-У, МВП3А-У

  • ТУ 25-02.180335-84

    Манометры, вакуумметры и мановакуумметры показывающие МП3А-У, ВП3А-У и МВП3А-У предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака.

    Руководство по эксплуатации

  • Технические характеристики
  • Тип прибора Манометры, вакуумметры, мановакуумметры
    Диаметр корпуса (мм) 100
    Степень защиты IP42 (по заказу IP54)
    Класс точности 1.5; 1.0 - по заказу
    Климатическое исполнение У2; Т2
    Температура окружающей среды от минус 60 до плюс 60 °С (У2)
    Фланец Отсутствует; Задний; Передний
    Расположение штуцера Радиальное; Осевое (осевое только для IP42 и IP53)
    Виброзащита L3 (от 5 до 25 Гц с амплитудой 0,1 мм)
    Межповерочный интервал 2 года
    Корпус Сталь; Алюминиевый сплав; Ударопрочный полистирол
    Стекло Силикатное
    Трубчатая пружина Железоникелевый сплав
    Держатель Сталь
    Механизм Нержавеющая сталь; Алюминиевый сплав
    Резьба присоединительного штуцера М20*1,5-8g; G1/2-B (осевого исполнения только М20х1,5-8g)
    Масса прибора не более 0.7 кг
      ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ


      Наименование прибора

      Диапазон, Па

      Диапазон, кгс/см2

      ВП3А-У

      -100...0 кПа

      -1...0 кгс/см2

      МВП3А-У

      -100...60 кПа

      -1...0,6 кгс/см2

      -100...150 кПа

      -1...1,5 кгс/см2

      -100...300 кПа

      -1...3 кгс/см2

      -100...500 кПа

      -1...5 кгс/см2

      -0,1...0,9 МПа

      -1...9 кгс/см2

      -0,1...1,5 МПа

      -1...15 кгс/см2

      -0,1...2,4 МПа

      -1...24 кгс/см2

      МП3А-У

      0...100 кПа

      0...1 кгс/см2

      0...160 кПа

      0...1,6 кгс/см2

      0...250 кПа

      0...2,5 кгс/см2

      0...400 кПа

      0...4 кгс/см2

      0...600 кПа (0...0,6 МПа)

      0...6 кгс/см2

      0...1 МПа

      0...10 кгс/см2

      0...1,6 МПа

      0...16 кгс/см2

      0...2,5 МПа

      0...25 кгс/см2

      0...4 МПа

      0...40 кгс/см2

      0...6 МПа

      0...60 кгс/см2

      0...10 МПа

      0...100 кгс/см2

      0...16 МПа

      0...160 кгс/см2

      0...25 МПа

      0...250 кгс/см2

      0...40 МПа

      0...400 кгс/см2

      0...60 МПа

      0...600 кгс/см2

      ВАРИАНТЫ ИСПОЛНЕНИЯ
      ОПЦИИ
      • Температурная шкала - по требованию потребителя приборы поставляются с дополнительной температурной шкалой
      • Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
      • Атомное исполнение - по требованию потребителя приборы изготавливаются для поставки на объекты атомной энергетики (класс безопасности 3 и 4)
      • Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
      • Демпфер - с демпфером поставляются приборы с диапазоном показаний со 160 кгс/см2, наличие демпфера у приборов с диапазоном показаний до 100 кгс/см2 оговаривается при заказе
      • Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
      • Пломбировка - поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
      • Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
      • Заводской номер - все приборы поставляются с заводским номером
      • Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке
      ГАРАНТИИ ИЗГОТОВИТЕЛЯ
      Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).

      Средний срок службы - не менее 10 лет.


      Поверка приборов:
      Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
      Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
      По требованию потребителя:
      • отметка о первичной поверке ставится в паспорте на прибор;
      • отметка о первичной поверке ставится на стекле прибора;
      • приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
      Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
