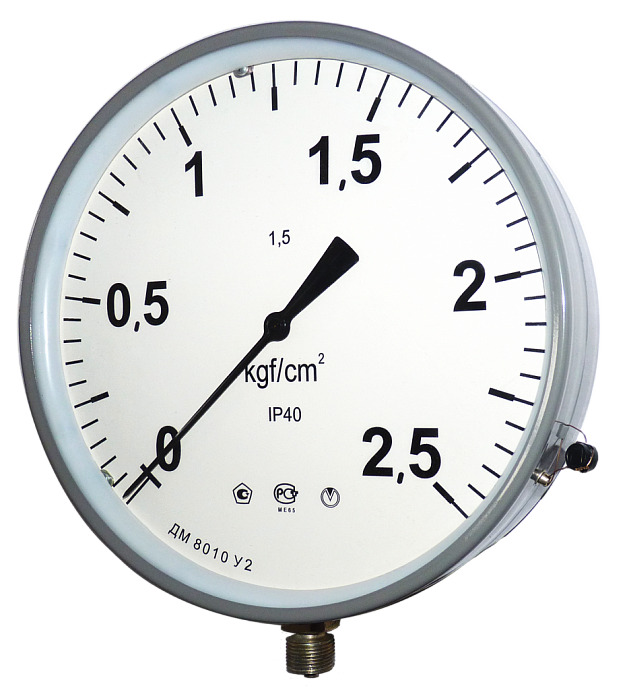

ДМ8010, ДВ8010, ДА8010
Манометры, вакуумметры, мановакуумметры

ДМ8010, ДВ8010, ДА8010

  • ТУ 4212-001-42368375-01

    Манометры, вакуумметры и мановакуумметры показывающие ДМ8010, ДВ8010 и ДА8010 предназначены для измерения избыточного и вакуумметрического давления неагрессивных некристаллизующихся по отношению к медным сплавам жидкостей, пара и газа.

    Руководство по эксплуатации

  • Технические характеристики
  • Тип прибора Манометры, вакуумметры, мановакуумметры
    Диаметр корпуса (мм) 250
    Степень защиты IP40
    Класс точности 1.5; 1.0 - по заказу, кроме приборов от 0 до 1; 1,6; 2,5; 4,0 кгс/см2 и от -1 до 0,6; 1,5; 3 кгс/см2
    Климатическое исполнение У2; Т2
    Температура окружающей среды от минус 50 до плюс 60 °С
    Фланец Отсутствует
    Расположение штуцера Радиальное
    Виброзащита L3 (от 5 до 25 Гц с амплитудой 0,1 мм)
    Межповерочный интервал 2 года
    Корпус Сталь
    Стекло Силикатное
    Трубчатая пружина Медный сплав; Железоникелевый сплав
    Держатель Медный сплав; Сталь
    Механизм Медный сплав; Нержавеющая сталь
    Резьба присоединительного штуцера М20*1,5-8g; G1/2-B
    Масса прибора не более 2,2 кг
      ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ


      Наименование прибора

      Диапазон, Па

      Диапазон, кгс/см2

      ДВ8010

      -100...0 кПа

      -1...0 кгс/см2

      ДА8010

      -100...60 кПа

      -1...0.6 кгс/см2

      -100...150 кПа

      -1...1,5 кгс/см2

      -100...300 кПа

      -1...3 кгс/см2

      -100...500 кПа

      -1...5 кгс/см2

      -0,1...0,9 МПа

      -1...9 кгс/см2

      -0,1...1,5 МПа

      -1...15 кгс/см2

      -0,1...2,4 МПа

      -1...24 кгс/см2

      ДМ8010

      0...100 кПа

      0...1 кгс/см2

      0...160 кПа

      0...1,6 кгс/см2

      0...250 кПа

      0...2,5 кгс/см2

      0...400 кПа

      0...4 кгс/см2

      0...600 кПа

      0...6 кгс/см2

      0...1 МПа

      0...10 кгс/см2

      0...1,6 МПа

      0...16 кгс/см2

      0...2,5 МПа

      0...25 кгс/см2

      0...4 МПа

      0...40 кгс/см2

      0...6 МПа

      0...60 кгс/см2

      0...10 МПа

      0...100 кгс/см2

      0...16 МПа

      0...160 кгс/см2

      0...25 МПа

      0...250 кгс/см2

      0...40 МПа

      0...400 кгс/см2

      0...60 МПа

      0...600 кгс/см2

      ОПЦИИ
      • Измеряемая среда "кислород" - по заказу приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
      • Измеряемая среда "ацетилен" - по заказу приборы имеют исполнение для измерения давления ацетилена
      • Обезжиривание - по заказу приборы поставляются с обезжиренной рабочей полостью
      • Экспортное исполнение - по заказу приборы изготавливаются для поставки на экспорт
      • Демпфер - с демпфером поставляются приборы ДМ8010, ДВ8010, ДА8010 с диапазоном показаний со 100 кгс/см2, наличие демпфера у приборов с диапазоном показаний до 60 кгс/см2 оговаривается при заказе
      • Технологическая черта на шкале - по заказу выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
      • Пломбировка - поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
      • Табличка - по заказу приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
      • Заводской номер - все приборы поставляются с заводским номером
      • Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке
      ГАРАНТИИ ИЗГОТОВИТЕЛЯ

      Гарантийный срок эксплуатации - 2 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).

      Средний срок службы - не менее 10 лет.

      СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА
      Тип прибора  » ДМ8010
      » ДВ8010
      » ДА8010
      Манометр
      Вакуумметр
      Мановакуумметр
      Климатическое исполнение » У2 (базовое)
      » Т2

      Верхнее значение
      диапазона показаний
      см. в таблице
      Единица измерения » kgf/cm
      » kPa
      » MPa



      Класс точности » 1.5 (базовое)
      » 1.0

      Измеряемая среда  » -//- (базовое)

      Конструктивное исполнение » -//-  Радиальный штуцер без фланца
      Степень защиты » IP40
      Резьба штуцера » M20x1.5-8g (базовое)
      » G1/2-B


      Дополнительные
      требования
      » Обезж.
      » Черта
      » П.П.С
      » П.П.Пас

      » ЦСМ
      » Свидет.
       Обезжиривание
       Черта на шкале
       Первичная поверка на стекле
       Отметка о первичной поверке в паспорте, присвоение номера
       Поверка ЦСМ
       Выдача свидетельства о поверке прибора

      В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае если они являются единственными для данного типа приборов.
      Пример обозначения: ДВ8010 - (-1-0) kgf/cm2 - 1 - П.П.Пас


      Поверка приборов:
      Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
      Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
      По требованию потребителя:
      • отметка о первичной поверке ставится в паспорте на прибор;
      • отметка о первичной поверке ставится на стекле прибора;
      • приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
      Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
