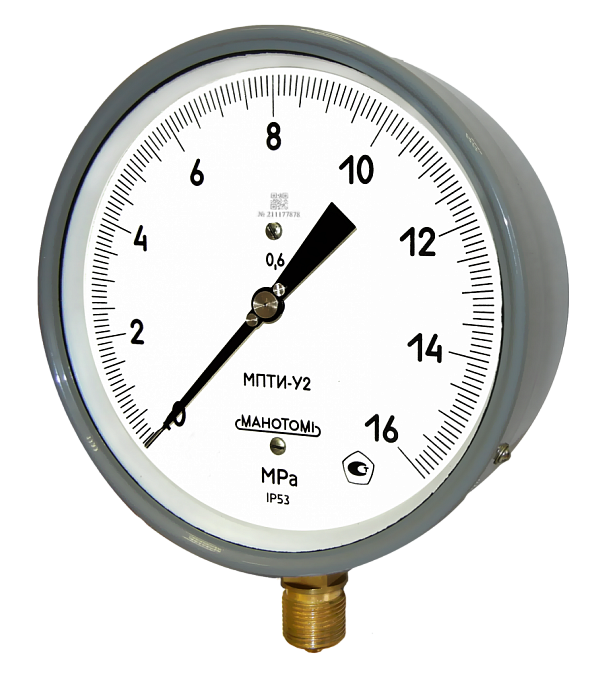

 МПТИ, ВПТИ, МВПТИ класс точности 0,6
Манометры, вакуумметры, мановакуумметры

МПТИ, ВПТИ, МВПТИ класс точности 0,6

  • ТУ 4212-044-00225590-2003

    Манометры, вакуумметры и мановакуумметры показывающие для точных измерений МПТИ, ВПТИ, МВПТИ предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, газа и пара, в том числе кислорода и применения в сферах государственного метрологического контроля и надзора (ГМКиН) и государственной системы промышленных приборов и средств автоматизации (ГСП).

    Руководство по эксплуатации

  • Технические характеристики
  • Тип прибора Манометры, вакуумметры, мановакуумметры
    Диаметр корпуса (мм) 160
    Степень защиты IP53
    Класс точности 0.6
    Наличие корректора "0" без корректора "0"; с корректором "0"
    Климатическое исполнение У2; Т2
    Температура окружающей среды от минус 50 до плюс 60 °С
    Температура измеряемой среды от минус 50 до плюс 70 °С; допускается применение приборов для измерения давления сред с температурой до плюс 150 °С (рекомендовано применение охладительных устройств)
    Фланец Отсутствует
    Расположение штуцера Радиальное
    Виброзащита L3 (от 5 до 25 Гц с амплитудой 0,1 мм)
    Межповерочный интервал 1 год
    Корпус Алюминиевый сплав
    Стекло Оконное
    Трубчатая пружина Медный сплав; Железоникелевый сплав
    Держатель Медный сплав; Нержавеющая сталь
    Механизм Нержавеющая сталь; Бронза; Сталь 08КП
    Резьба присоединительного штуцера М20*1,5-8g; K1/2; G1/2-B (G1/2, К1/2 - для диапазонов показаний до 600 кгс/см²)
    Масса прибора не более 1,5 кг

      ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ


      Наименование прибора

      Диапазон, Па

      Диапазон, кгс/см2

      ВПТИ

      -100...0 кПа

      -1...0 кгс/см2

      МВПТИ

      -100...60 кПа

      -1...0,6 кгс/см2

      -100...150 кПа

      -1...1,5 кгс/см2

      -100...300 кПа

      -1...3 кгс/см2

      -100...500 кПа

      -1...5 кгс/см2

      -0,1...0,9 МПа

      -1...9 кгс/см2

      -0,1...1,5 МПа

      -1...15 кгс/см2

      -0,1...2,4 МПа

      -1...24 кгс/см2

      МПТИ

      0...60 кПа

      0...0,6 кгс/см2

      0...100 кПа

      0...1 кгс/см2

      0...160 кПа

      0...1,6 кгс/см2

      0...250 кПа

      0...2,5 кгс/см2

      0...400 кПа

      0...4 кгс/см2

      0...600 кПа

      0...6 кгс/см2

      0...1 МПа

      0...10 кгс/см2

      0...1,6 МПа

      0...16 кгс/см2

      0...2,5 МПа

      0...25 кгс/см2

      0...4 МПа

      0...40 кгс/см2

      0...6 МПа

      0...60 кгс/см2

      0...10 МПа

      0...100 кгс/см2

      0...16 МПа

      0...160 кгс/см2

      0...25 МПа

      0...250 кгс/см2

      0...40 МПа

      0...400 кгс/см2

      0...60 МПа

      0...600 кгс/см2

      0...100 МПа

      0...1000 кгс/см2

      0...160 МПа

      0...1600 кгс/см2

      ОПЦИИ
      • Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
      • Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
      • Атомное исполнение - по требованию потребителя приборы изготавливаются для поставки на объекты атомной энергетики (класса безопасности 3 и 4)
      • Демпфер - все приборы МПТИ, ВПТИ, МВПТИ поставляются с демпфером
      • Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
      • Эталон - по требованию потребителя для приборов, используемых в качестве эталонов, оформляется свидетельство о поверке и протокол поверки
      • Пломбировка - все приборы МПТИ, ВПТИ, МВПТИ поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
      • Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
      • Заводской номер - все приборы МПТИ, ВПТИ, МВПТИ поставляются с заводским номером
      • Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке
      ГАРАНТИИ ИЗГОТОВИТЕЛЯ
      Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).

      Средний срок службы - не менее 10 лет.


      Поверка приборов:
      Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб.
      Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
      По требованию потребителя:
      • отметка о первичной поверке ставится на стекле прибора;
      • приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службы ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
      Периодическая поверка приборов в процессе эксплуатации производится в соответствии c 5Ш0.283.421 МП (МЕТОДИКА ПОВЕРКИ).
