Надежность наших приборов проверена временем

  • ТУ 28.14.13.110-065-00225590-2019

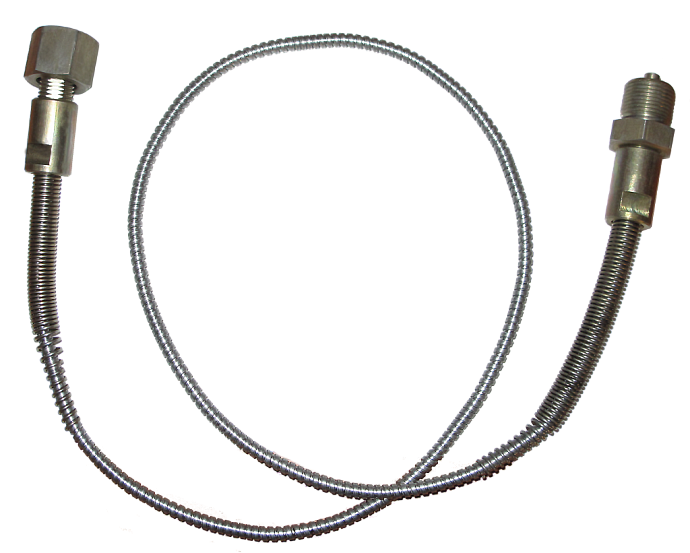

    Соединительные рукава предназначены для отвода измерительного прибора от трубопровода с измеряемой средой с целью защиты его от влияния повышенных температур, вибраций и т.д.

    Разрешительные документы (Россия)

  • Технические характеристики
    • Рукава имеют три вида соединения:
      • штуцер – гайка;
      • гайка – гайка;
      • штуцер – штуцер.
      Материал:
      • капилляр - латунь
      • штуцер, гайка, ниппель - сталь или латунь
      Максимальное давление: до 160 кгс/см².
      Рукава изготавливаются с длиной из ряда: 1; 1,2; 1,6; 2; 2,5; 3 м
      Рукава изготавливаются с присоединительной резьбой: М20х1,5-8g, G1/2-В
      Наименьший эксплуатационный радиус изгиба рукава: 50 мм
      Масса рукава длиной 1 м: не более 0,35 кг
      Температура измеряемой среды: от минус 50 до плюс 150 оС

      СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА
      Наименование » Рукав соед.        соединительный рукав
      Способ соединения с системой.
      Вид резьбы.
      » ГМ
      » ШМ
      » ГG
      » ШG
       гайка, резьба М20х1,5
       штуцер, резьба М20х1,5
       гайка, резьба G1/2
       штуцер, резьба G1/2
      Способ присоединения к прибору.
      Вид резьбы.
      » ГМ
      » ГG
       гайка, резьба М20х1,5
       гайка, резьба G1/2
      Длина рукава » 1м
      » 1,2м
      » 1,6м
      » 2м
      » 2,5м
      » 3м

      Материал » Ст
      » Л
       сталь углеродистая
       латунь
      Примеры обозначения: Рукав соед.-ШМ-ГG-2м Ст
