Вентильные блоки 2В

Исполнение с наружними резьбами присоединения к процессу и дренажу

Вентильные блоки 2В

Новинка
Варианты исполнения
Отправить заявку
Добавить в сравнения
Форма для печати

  • ТУ 28.14.13.110-064-00225590-2019

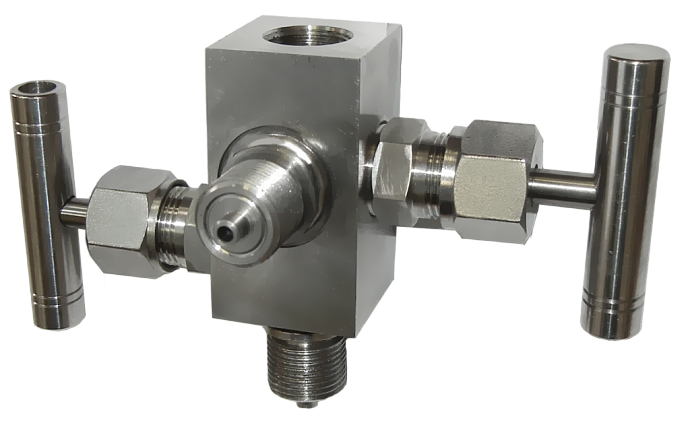

    Вентильные блоки 2В (двухвентильные) предназначены для отключения манометров от технологических линий без остановки технологических процессов. Конструкция двухвентильных блоков позволяет производить дренаж импульсной линии, сброс давления перед демонтажем прибора, а также подключать контрольное метрологическое оборудование при поверке по рабочей точке или полной поверке без отключения прибора от рабочей среды.

    Разрешительные документы (Россия) ►

    Руководство по эксплуатации ►

    • Технические характеристики
    • Рабочее давление: жидких сред - до 40 МПа (до 400 кгс/см2), газообразных сред - до 25 МПа (до 250  кгс/см2)
      Материал вентиля: нержавеющая сталь
      Резьба на "выходе": М20х1,5-7Н
      Масса вентиля: не более 1,05 кг, с КМЧ не более 1,3 кг
      Температура рабочей среды на входе вентильных блоков: от минус 40 до плюс 200 оС
      Температура окружающего воздуха: от минус 70 до плюс 70 оС

      Тип вентиля Вариант присоединительной резьбы  Обозначение резьбы
            2В            Наружняя резьба К1/2"              01
       Наружняя резьба К1/4"              02
       Внутренняя резьба К1/4"              03
       Внутренняя резьба К1/2"              04
       Наружняя резьба М20х1,5              05
       Наружняя резьба R1/2"              06
       Наружняя резьба R1/4"              07
       Наружняя резьба G1/2"              08
       Наружняя резьба G1/4"              09
       Внутренняя резьба R1/2"              10
       Внутренняя резьба R1/4"              11
       Внутренняя резьба G1/2"              12
       Внутренняя резьба G1/4"              13
       Внутренняя резьба М20х1,5              14

       Наименование Материал Количество
      Ниппель 12Х18Н10Т
      ГОСТ 5632-2014       		     1шт.
      Гайка      1шт.
      Прокладка медь М1 ГОСТ 859-2001      1шт.

      • По требованию потребителя вентильные блоки 2В поставляются с заглушкой на дренаж (КМЧ2):
      Наименование  Материал Количество
      Заглушка 12Х18Н10Т
      ГОСТ 5632-2014       		     1 шт.
      Прокладка  медь М1 ГОСТ 859-2001      1 шт.

       Наименование Материал   Количество
      Дренаж-ниппель 12Х18Н10Т
      ГОСТ 5632-2014       		     1 шт.
      Гайка      1 шт.
      Прокладка медь М1 ГОСТ 859-2001      1 шт.

      • По требованию потребителя вентильные блоки 2В поставляются с накидной гайкой с внутренней резьбой М20х1,5, G1/2

         Исполнение вентильного блока с накидной гайкой
       Вентиль.jpg  габаритки вентилей-с накид гайкой1.jpg

      СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА

      ВАЖНО! Для вентильных блоков без накидной гайки резьба "выхода" только М20х1,5 и не указывается в обозначении вентиля.

      Примеры обозначения:
      Вентильный блок 2В-05-09
      (резьба входа - наружная М20х1,5, резьба дренажа - наружная G1/4)

      Вентильный блок 2В-01-14-КМЧ2
      (резьба входа - наружная К1/2, резьба дренажа - внутренняя М20х1,5, комплект монтажных частей 2)

      Вентильный блок 2В-05-05-ГН М20
      (резьба входа - наружная М20х1,5, резьба дренажа - наружная М20х1,5, накидная гайка с внутренней резьбой М20х1,5)

       Тип вентиля  2В
       Обозначение резьбы (Вход 1)  см.в таблице  Присоединение к импульсной линии
       Обозначение резьбы (Вход 2 Дренаж)  см.в таблице  Присоединение к дренажной линии
       Комплект монтажных частей » -//-
      » КМЧ1
      » КМЧ2
      » КМЧ3            		без комплекта монтажных частей
      с комплектом монтажных частей КМЧ1
      с комплектом монтажных частей КМЧ2
      с комплектом монтажных частей КМЧ3
       Наличие накидной гайки с указанием резьбы » -//-
      » ГН М20
      » ГН G1/2
      		 без накидной гайки
      с накидной гайкой с резьбой М20х1,5
      с накидной гайкой с резьбой G1/2
       Для установки на газ » -//-
      » газ
      измеряемая среда - газ
