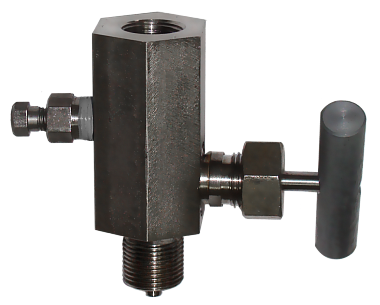

Вентильные блоки В
-
ТУ 28.14.13.110-064-00225590-2019
Вентильные блоки В предназначены для отключения манометров от технологических линий без остановки технологических процессов, продувки импульсных линий, подключения контрольных манометров при различных давлениях. -
-
Рабочее давление: до 40 МПа (до 400 кгс/см2)
-
Наименование
Материал
Количество
Ниппель
12Х18Н10Т ГОСТ 5632-72
1шт.
Гайка
сталь 45 ГОСТ 1051-73
1шт.
Прокладка
медь М3 ГОСТ 859-2001
1шт.
Материал вентиля: нержавеющая сталь
Масса вентиля: не более 0,76 кг, с КМЧ не более 0,9 кг
Вентильные блоки выпускаются с разными вариантами резьбовых соединений для подключения прибора к магистрали:
Обозначение вентиля
Варианты присоединительных резьб
Номер
рисунка
Размер L,
мм
В-01
Наружная резьба К1/2˝
74
В-02
Наружная резьба К1/4˝
70
В-03
Внутренняя резьба К1/4˝
71
В-04
Внутренняя резьба К1/2˝
85
В-05
Наружная резьба М20х1,5
80
В-06
Наружная резьба R1/2˝
76
В-07
Наружная резьба R1/4˝
70
В-08
Наружная резьба G1/2˝
76
В-09
Наружная резьба G1/4˝
70
В-10
Внутренняя резьба R1/2˝
82
В-11
Внутренняя резьба R1/4˝
70
В-12
Внутренняя резьба G1/2˝
79
В-13
Внутренняя резьба G1/4˝
70
В-01Д
Наружная резьба К1/2˝
90
В-02Д
Наружная резьба К1/4˝
85
В-03Д
Внутренняя резьба К1/4˝
87
В-04Д
Внутренняя резьба К1/2˝
101
В-05Д
Наружная резьба М20х1,5
96
В-06Д
Наружная резьба R1/2˝
92
В-07Д
Наружная резьба R1/4˝
85
В-08Д
Наружная резьба G1/2˝
92
В-09Д
Наружная резьба G1/4˝
85
В-10Д
Внутренняя резьба R1/2˝
98
В-11Д
Внутренняя резьба R1/4˝
85
В-12Д
Внутренняя резьба G1/2˝
95
В-13Д
Внутренняя резьба G1/4˝
85
В-14Д
Внутренняя резьба М20х1,5
95
В-14
Внутренняя резьба М20х1,5
79
По требованию потребителя вентили В-05 и В-05Д поставляются с комплектом монтажных частей (КМЧ):
При заказе вентиля необходимо указать наименование, обозначение, комплект монтажных частей (только для вентиля В-05 и В-05Д).
-
-
