Новинка
ПСУ
Погружной измеритель-сигнализатор уровня

ПСУ

Новинка
  • ТУ 25.51.70-067-00225590-2022


    Погружной измеритель-сигнализатор уровня ПСУ предназначен для работы в системах автоматического управления, контроля и регулирования производственных процессов с целью сигнализации достижения заданного значения уровня различных сред (негорючих некристаллизующихся жидкостей, сыпучих материалов) и преобразования бесконтактного их воздействия в унифицированный сигнал постоянного тока.

    ПСУ может применяться в насосных станциях с открытыми резервуарами, очистных сооружениях, местах хранения сыпучих материалов, в бассейнах различного назначения, в резервуарах канализационных насосных станций, а также в технологических емкостях с веществами, неагрессивными по отношению к материалам оболочки ПСУ.


    Принимаем запросы на проведение опытно-промышленных испытаний.


  • Технические характеристики
    • Максимальное количество датчиков: 10 шт.
      Минимальный шаг установки датчиков: 80 мм
      Зона срабатывания датчиков: 10 мм, визуально обозначена на корпусе ПСУ
      Корпус - многослойная оболочка, состоящая из двух частей:
      - внутренняя часть - армирующая вставка (сплав Д16 ГОСТ 4784),
      - наружная часть - защитная коррозионностойкая оболочка (ПВХ-С-7059-М ГОСТ 14332).
      Степень защиты: IP68
      Температура окружающего воздуха и контролируемой среды: от минус 25 до плюс 75 °С
      Выходной сигнал:

      - при установке датчика в количестве 1 шт. - дискретный сигнал (тип PNP),
      - при установке датчика в количестве от 2 до 10 шт. - унифицированный сигнал постоянного тока (4-20) мА (по требованию потребителя - дискретный сигнал (тип PNP))

      Напряжение питания: 24 ±1,2 В
      Потребляемая мощность: не более 5 Вт
      Сопротивление нагрузки с выходным сигналом от 4 до 20 мА: от 0,2 до 250 Ом
      Средний срок службы: не менее 10 лет
      Масса: в зависимости от модификации от 3 до 20 кг

      Состав КМЧ:
       Код КМЧ  Муфта обжимная М63х1,5

      Монтажный
      кронштейн с обжимной муфтой

             Применяемость

      111

      1

      -

      Для закрытого монтажа
      112 -

      1

      Для открытого монтажа

      Пример монтажа ПСУ в крышку закрытого резервуара с использованием монтажного комплекта 111

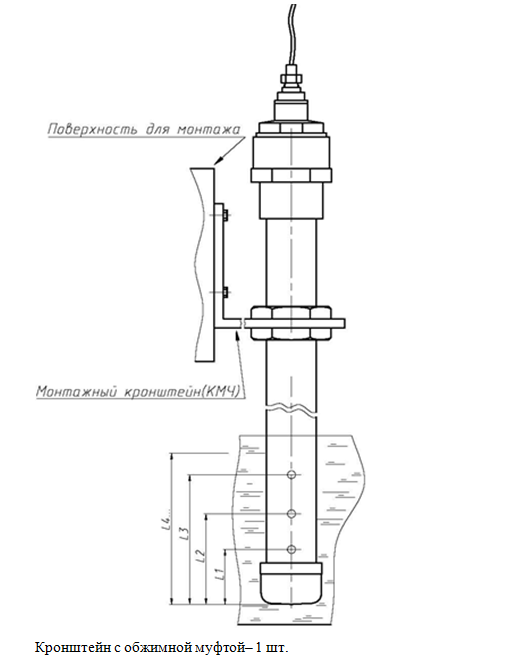

      Пример монтажа ПСУ на стену для контроля уровня сред в открытых резервуарах, с использованием монтажного комплекта 112


      ГАРАНТИИ ИЗГОТОВИТЕЛЯ

      Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).


      Средний срок службы - не менее 10 лет.

      ГАБАРИТНЫЙ ЧЕРТЕЖ
      СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА
      Тип прибора  » ПСУ
      Погружной сигнализатор уровня
      Глубина погружения, мм » от 300 до 3000 мм

      Базовая поверхность » А
      » Б
      см. габаритный чертеж
      Номер датчика » от 1 до 10

      Расстояние от базовой поверхности
      А или Б до датчика, мм
      » от 80 мм
      прописывается через "/" после
      соответствующего номера датчика
      Код выходного сигнала » PNP
      » 42
      дискретный
      от 4 до 20 мА
      Длина кабеля, м
      » от 1 м
      размер кратный 1 м
      Наличие КМЧ » см. таблицу



      Пример обозначения: ПСУ - 2500 - А - 1/300 - 2/500 - 3/800 - 4/100 - 42 - 10 - 111
      Погружной измеритель-сигнализатор уровня с длиной погружной части 2500 мм, с четырьмя датчиками, установленными на отметках 300, 500, 800 и 1100 мм относительно базовой поверхности А, токовым выходом 4-20 мА, кабелем длиной 10 м, с комплектом монтажных частей КМЧ 111 для закрытого монтажа в резервуаре.
