Мембранные разделители РМ

РМ5319М, РМ5321М

Мембранные разделители РМ

Варианты исполнения
Отправить заявку
Добавить в сравнения
Форма для печати

  • ТУ 28.14.13-001-00225590-2019

    Мембранные разделители предназначены для предохранения внутренней полости чувствительного элемента устройства (прибора) от попадания в нее сред агрессивных, горячих, кристаллизирующихся, несущих взвешенные твердые частицы.

    Разрешительные документы (Россия) ►

    Руководство по эксплуатации ►

    • Технические характеристики
    • Соединение разделителя с прибором осуществляется непосредственно или через соединительный рукав, поставляемый по требованию заказчика.

      Модель
      разделителя
      		 Верхние значения диапазонов показаний приборов, комплектуемых разделителем, МПа Внутренний объем упругого чувствительного элемента прибора не более см3 Изменение объема упругого чувствительного элемента прибора, заполненного разделительной жидкостью, под воздействием максимального давления, не более, см3 Внутренний объем разделителя, заполняемый разделительной жидкостью, см3
      5319М
      5319M-10*       		от 0,1 до 2,5 включ.                 40                                   1,5                 11,6
      5321М
      5321М-10*
              		св. 2,5 до 16 включ.                       20                                             1                             7,9
      св. 16 до 60 включ.
      100
      5322М св. 2,5 до 16 включ.                                      0,5                  7,5
      5324М
      5324М-10*       		                                    1                  7,9

        * - модели, предназначенные для работы с вязкими средами (мазут и др.), с диаметром канала в нижнем штуцере равным 10 мм

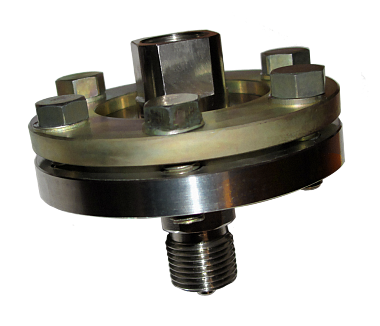

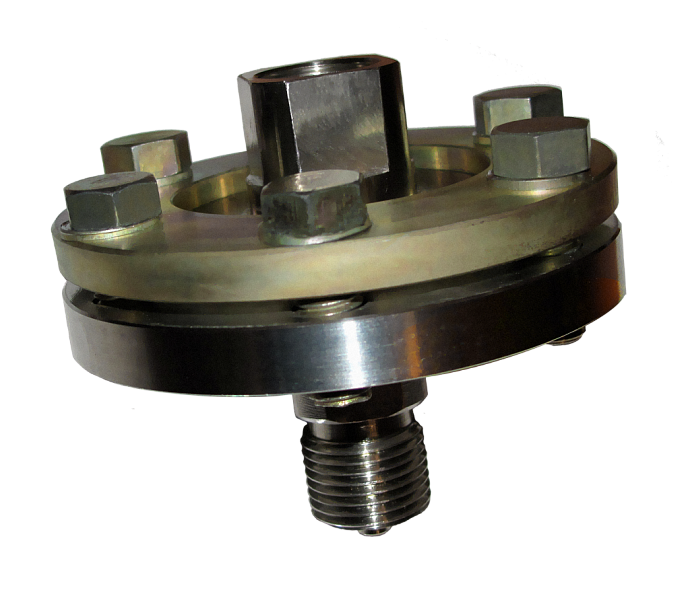

      Разделитель моделей 5319М, 5321М с закрытой мембраной состоит из верхнего фланца с приваренной к нему разделительной мембраной, прокладки и нижнего штуцера, соединенных болтами. В конструкции разделителя модели 5322М с открытой мембраной отсутствует нижний штуцер. В разделителе модели 5324М верхний фланец с мембраной и нижний штуцер сварены между собой.

      Дополнительная погрешность измерения, вносимая разделителем, соединенным с прибором, не превышает ±1 % нормирующего значения давления прибора, комплектуемого разделителем.
      Температура измеряемой среды на входе разделителей с приборами должна быть от минус 60 до плюс 200 оС; разделители применяются с соединительными рукавами, если температура измеряемой среды на входе разделителя выше температуры, установленной для работы измерительного устройства (не более 200 оС).
      Климатическое исполнение: У2

      Разделители изготавливаются с резьбой:
      • присоединительного штуцера для соединения с магистралью: М20х1,5-8g, К1/4”, К1/2”, G1/2-B
      • для присоединения с прибором: М20х1,5-7Н
      Материал деталей разделителей, контактирующих с измеряемой средой:
      Мембрана ……………………… сплав 36НХТЮ
      Фланец, штуцер ……………….. сталь 12Х18Н10Т

      Масса разделителей, кг, не более:
      Для модели 5319М – 1,5
      Для модели 5321М – 1,3
      Для модели 5322М – 0,7
      Для модели 5324М – 0,

      Срок службы - не менее 6 лет.
