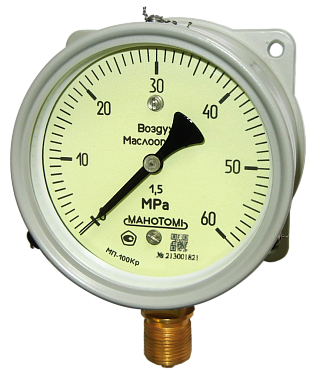

МП-100Кр, ВП-100Кр, МВП-100Кр
Манометры, вакуумметры, мановакуумметры

МП-100Кр, ВП-100Кр, МВП-100Кр

  • ТУ 4212-055-00225590-2007

    Манометры, вакуумметры и мановакуумметры показывающие корабельные МП-100Кр, ВП-100Кр и МВП-100Кр предназначены для измерения избыточного и вакуумметрического, постоянного и переменного давления жидкостей, газов, некристаллизующихся при рабочей температуре, водяного пара (в т.ч. насыщенного солями, содержащимися в морском тумане, с примесью паров масел), в условиях ударов, вибрации и наклонов. Приборы могут изготавливаться для измерения давления морской и пресной воды, пара, паровоздушной смеси, технического воздуха, масла, хладонов 12, 13, 22, 134а, 142, 227еа, 404а, 502, керосина, флотского мазута, соляра, дизельного и газотурбинного топлива, жидкостей ПГВ, ФНГЖ-1, бензина, азота и кислорода. Приборы одобрены Российским морским регистром. Свидетельство о типовом одобрении РМРС № 14.52607.130.

    Разрешительные документы (Россия)

    Руководство по эксплуатации

  • Технические характеристики
  • Тип прибора Манометры, вакуумметры, мановакуумметры
    Диаметр корпуса (мм) 100
    Степень защиты Брызгозащищенное исполнение
    Класс точности 2.5; 1.5; 1.0 : до 10 кгс/см2 - 2,5; свыше 10 кгс/см2 - 1; 1,5 и 2,5
    Климатическое исполнение "О" (общеклиматическое)
    Температура окружающей среды от минус 50 до плюс 70 °С
    Фланец Задний
    Расположение штуцера Радиальное
    Межповерочный интервал 2 года
    Корпус Алюминиевый сплав
    Стекло Силикатное; По заказу - безопасное
    Трубчатая пружина Железоникелевый сплав
    Держатель Латунь
    Механизм Нержавеющая сталь; Бронза
    Резьба присоединительного штуцера М20*1,5-8g; G1/2-B
    Масса прибора не более 1,0 кг
      ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ

      Наименование прибора

      Диапазон, Па

      Диапазон, кгс/см2

      ВП-100Кр

      -100...0 кПа

      -1...0 кгс/см2

      МВП-100Кр

      -100...60 кПа

      -1...0,6 кгс/см2

      -100...150 кПа

      -1...1,5 кгс/см2

      -100...300 кПа

      -1...3 кгс/см2

      -100...500 кПа

      -1...5 кгс/см2

      -0,1...0,9 МПа

      -1...9 кгс/см2

      -0,1...1,5 МПа

      -1...15 кгс/см2

      -0,1...2,4 МПа

      -1...24 кгс/см2

      МП-100Кр

      0...100 кПа

      0..1 кгс/см2

      0...160 кПа

      0...1,6 кгс/см2

      0...250 кПа

      0...2,5 кгс/см2

      0...400 кПа

      0...4 кгс/см2

      0...600 кПа

      0...6 кгс/см2

      0...1 МПа

      0...10 кгс/см2

      0...1,6 МПа

      0...16 кгс/см2

      0...2,5 МПа

      0...25 кгс/см2

      0...4 МПа

      0...40 кгс/см2

      0...6 МПа

      0...60 кгс/см2

      0...10 МПа

      0...100 кгс/см2

      0...16 МПа

      0...160 кгс/см2

      0...25 МПа

      0...250 кгс/см2

      0...40 МПа

      0...400 кгс/см2

      0...60 МПа

      0...600 кгс/см2


      Устойчивость к климатическим воздействиям:

      Приборы имеют общеклиматическое исполнение "О" по ГОСТ РВ 20.39.304 для групп исполнения 2.1.1, 2.1.2, 2.3.1, 2.3.2, 2.3.3, для работы при температуре от -50 до +70 °С.

      Приборы изготавливаются вибропрочными, виброустойчивыми, ударостойкими, ударопрочными.

      Приборы остаются работоспособными после воздействия:
      • качки с амплитудой до 45º с периодами (7 -16) с;
      • синусоидальной вибрации одной частоты в диапазоне от 20 до 30 Гц при амплитуде ускорения до 19,6 м/с2 (2 g);
      • синусоидальной вибрации в диапазоне частот от 10 до 60 Гц с амплитудой ускорения до 19,6 м/с2 (2 g);
      • трех механических ударов одиночного действия с ускорением до 100 g;
      • девяти механических ударов (по три удара в каждом из трех взаимно-перпендикулярных положений) одиночного действия с ускорением 1000 g. Длительность действия ударного ускорения от 0,5 до 2 мс.
      Циферблат покрыт люминофором.
      Приборы выпускаются для поставки на экспорт.
      Все приборы поставляются с навесной пломбой.

      ГАРАНТИИ ИЗГОТОВИТЕЛЯ

      Гарантийный срок эксплуатации - 10 лет (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).

      Средний срок службы - не менее 10 лет при измерении давления морской воды и  не менее 15 лет при измерении давления других сред..

      Поверка приборов:

      Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
      Все приборы военного назначения имеют отметку о первичной поверке на задней стенке корпуса и в паспорте на прибор.

  • Модернизация прибора
  • Модернизация прибора

    Новое исполнение Выполнено
    Безопасное стекло 2018г.
