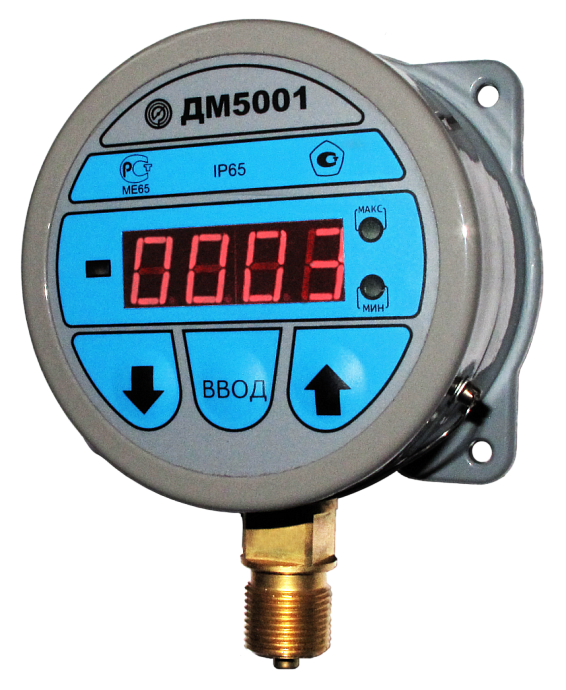

ДМ5001

Скачать опросный лист для заказа

ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ

Наименование прибора	Диапазон, Па	Диапазон, кгс/см2
ДМ5001	-100...0 кПа	-1...0 кгс/см2
ДМ5001	-100...60 кПа	-1...0,6 кгс/см2
	-100...150 кПа	-1...1,5 кгс/см2
	-100...300 кПа	-1...3 кгс/см2
	-100...500 кПа	-1...5 кгс/см2
	-0,1...0,9 МПа	-1...9 кгс/см2
	-0,1...1,5 МПа	-1...15 кгс/см2
	-0,1...2,4 МПа	-1...24 кгс/см2
ДМ5001	0...60 кПа	0...0,6 кгс/см2
	0...100 кПа	0...1 кгс/см2
	0...160 кПа	0...1,6 кгс/см2
	0...250 кПа	0...2,5 кгс/см2
	0...400 кПа	0...4 кгс/см2
	0...600 кПа	0...6 кгс/см2
	0...1 МПа	0...10 кгс/см2
	0...1,6 МПа	0...16 кгс/см2
	0...2,5 МПа	0...25 кгс/см2
	0...4 МПа	0...40 кгс/см2
	0...6 МПа	0...60 кгс/см2
	0...10 МПа	0...100 кгс/см2
	0...16 МПа	0...160 кгс/см2
	0...25 МПа	0...250 кгс/см2
	0...40 МПа	0...400 кгс/см2
	0...60 МПа	0...600 кгс/см2
	0...100 МПа	0...1000 кгс/см2

Функциональные назначения приборов:

• цифровая индикация текущего значения давления и преобразование давления жидкостей и газов в унифицированный токовый выходной сигнал,
• сигнализация повышения или понижения установленных границ давления (дополнительная опция).
Приборы могут иметь стандартный цифровой интерфейс RS-232.
Приборы соответствуют требованиям электромагнитной совместимости группе II (А) по ГОСТ Р 50746-2000.

Модификации:

• ДМ5001Е - цифровой манометр с токовым выходом
• ДМ5001Г - цифровой манометр с токовым выходом и сигнализирующим устройством для управления внешними цепями.
ОПЦИИ

• Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
• Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода

• Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью

• Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
• Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора

• Заводской номер - все приборы ДМ5001 поставляются с заводским номером
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИГНАЛИЗИРУЮЩЕГО УСТРОЙСТВА
Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:

• III - два размыкающих контакта
• IV - два замыкающих контакта
• V - один контакт размыкающий, другой замыкающий

• VI - один контакт замыкающий, другой размыкающий
Приборы изготавливаются в исполнении V и имеют конструктивную возможность изменения исполнения сигнализирующего устройства потребителем на любое из предусмотренных.
Максимальное значение силы тока управления: 3 А
Максимальное значение напряжения управления:
       - 250 В – переменного тока
       - 30 В – постоянного тока

ЭЛЕКТРОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРОВ

Выходной сигнал – постоянный ток: (4-20); (0-5) мА
Сопротивление нагрузки приборов (линия связи - трехпроводная):
        - с выходным сигналом (4-20) мА - не более 600 Ом
        - с выходным сигналом (0-5) мА - не более 2500 Ом
Напряжение питания: 24 В или 36 В
Потребляемая мощность приборов - не более 3,6 В А

ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).

Средний срок службы - не менее 8 лет.


СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА
Тип прибора	» ДМ5001 » ДМ5001 » ДМ5001	Манометр  Вакуумметр  Мановакуумметр
Модификация	» Е » Г
Климатическое исполнение	» У2 (базовое) » Т2
Верхнее значение диапазона показаний	см. в таблице
Единица измерения	» кгс/см2 (базовое)  » кПа » МПа  » и др.
Предел допускаемой основной погрешности	» ± 1%
Измеряемая среда	» -//- (базовое) » Кис	Кислород
Конструктивное исполнение	» Ф (базовое) » -//- » ФОШ	Радиальный штуцер с задним фланцем  Радиальный штуцер без фланца  Осевой штуцер с задним фланцем
Степень защиты	» IP65
Код выходного сигнала	» 05 » 42	(0-5) мА  (4-20) мА
Тип индикаторного устройства	» СДИ	Светодиодный индикатор
Цифровой интерфейс	» -//- (базовое) » RS-232	Без цифрового интерфейса  С цифровым интерфейсом
Напряжение питания	» 24 B (базовое) » 36 B
Резьба штуцера	» M20x1.5-8g (базовое)  » G1/2-B » R1/2
Дополнительные требования	» Обезж. » Э » Пл. » Табл. » ЦСМ	Обезжиривание  Экспортное исполнение  Пломба  Табличка  Поверка ЦСМ

Пример обозначения: ДМ5001-Е - У2 - (-100-0)кPа - 42 - RS-232 - 36 В ВАЖНО! Блок питания не входит в комплект поставки манометра ДМ5001. При заказе блок питания БП-1С нужно указывать отдельной строкой.


Поверка приборов:


Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
Все приборы ДМ5001 имеют отметку о первичной поверке ставится на задней стенке корпуса и в паспорте на прибор.
По требованию потребителя:

• приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90 и МИ 1997-89.
