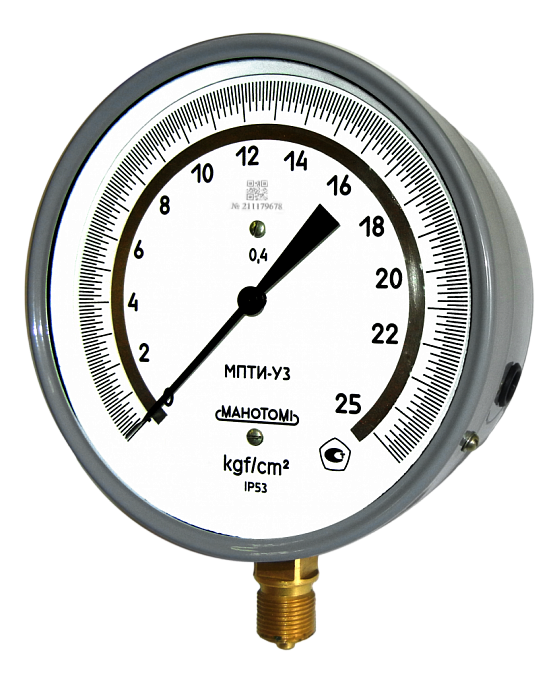

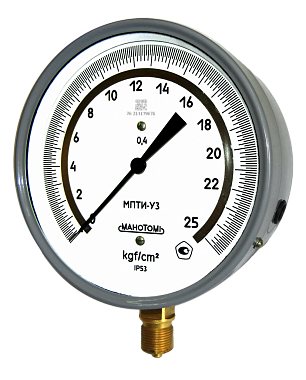

Манометры, вакуумметры, мановакуумметры

МПТИ, ВПТИ, МВПТИ с зеркальной шкалой класс точности 0,4

ТУ 4212-044-00225590-2003

Манометры, вакуумметры и мановакуумметры показывающие для точных измерений МПТИ, ВПТИ, МВПТИ предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, газа и пара, в том числе кислорода и применения в сферах государственного метрологического контроля и надзора (ГМКиН) и государственной системы промышленных приборов и средств автоматизации (ГСП).

Приборы класса точности 0,4 выпускаются с корректором нуля только на корпусе.

Приборы класса точности 0,4 допускается использовать в качестве эталонных средств измерений при соблюдении необходимых соотношений пределов допускаемых основных погрешностей с рабочими средствами измерений.

Технические характеристики

Диаметр корпуса (мм)	160
Класс точности	0.4
Степень защиты	IP53
Климатическое исполнение	У3
Виброзащита	V4 (от 5 до 120 Гц с амплитудой 0,15 мм и ускорением 19,6 м/с², а также от 120 до 250 Гц при виброускорении 3 м/с²)
Межповерочный интервал	1 год
Масса прибора	не более 1.5кг
Фланец	Отсутствует
Расположение штуцера	Радиальное
Корпус	Алюминиевый сплав
Стекло	Силикатное
Трубчатая пружина	Медный сплав; Железоникелевый сплав
Держатель	Медный сплав; Нержавеющая сталь
Механизм	Медный сплав; Нержавеющая сталь; Сталь 08КП
Резьба присоединительного штуцера	М20*1,5-8g; G1/2-B (G1/2, К1/2 - для диапазонов показаний до 600 кгс/см²)

ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ

Наименование прибора	Диапазон, Па	Диапазон, кгс/см²
ВПТИ	-100...0 кПа	-1...0 кгс/см²
МВПТИ	-100...60 кПа	-1...0,6 кгс/см²
	-100...150 кПа	-1...1,5 кгс/см²
	-100...300 кПа	-1...3 кгс/см²
	-100...500 кПа	-1...5 кгс/см²
	-0,1...0,9 МПа	-1...9 кгс/см²
	-0,1...1,5 МПа	-1...15 кгс/см²
	-0,1...2,4 МПа	-1...24 кгс/см²
МПТИ	0...60 кПа	0...0,6 кгс/см²
	0...100 кПа	0...1 кгс/см²
	0...160 кПа	0...1,6 кгс/см²
	0...250 кПа	0...2,5 кгс/см²
	0...400 кПа	0...4 кгс/см²
	0...600 кПа	0...6 кгс/см²
	0...1 МПа	0...10 кгс/см²
	0...1,6 МПа	0...16 кгс/см²
	0...2,5 МПа	0...25 кгс/см²
	0...4 МПа	0...40 кгс/см²
	0...6 МПа	0...60 кгс/см²
	0...10 МПа	0...100 кгс/см²
	0...16 МПа	0...160 кгс/см²
	0...25 МПа	0...250 кгс/см²
	0...40 МПа	0...400 кгс/см²
	0...60 МПа	0...600 кгс/см²

ОПЦИИ

Измеряемая среда "кислород" - по заказу приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
Обезжиривание - по заказу приборы поставляются с обезжиренной рабочей полостью
Атомное исполнение - по заказу приборы изготавливаются для поставки на объектах атомной энергетики (класса безопасности 3 и 4)
Демпфер - все приборы МПТИ, ВПТИ, МВПТИ поставляются с демпфером
Технологическая черта на шкале - по заказу выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
Эталон - по заказу для приборов, используемых в качестве эталонов, оформляется свидетельство о поверке и протокол поверки
Пломбировка - все приборы МПТИ, ВПТИ, МВПТИ поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
Табличка - по заказу приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
Заводской номер - все приборы МПТИ, ВПТИ, МВПТИ поставляются с заводским номером
Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае если они являются единственными для данного типа приборов.
Пример обозначения: МПТИ-У3 - 16 MPa - 0,4-корр - G1/2 - П.П.Пас - Табл.

Тип прибора	» МПТИ » ВПТИ » МВПТИ	Манометр Вакуумметр Мановакуумметр
Климатическое исполнение	» У2 » У3 » Т2 » Т3	Для приборов с классом точности 0.6 и 1 Для приборов с классом точности 0.4 Для приборов с классом точности 0.6 и 1 Для приборов с классом точности 0.4
Верхнее значение диапазона показаний	см. в таблице
Единица измерения	» kgf/cm² » kPa » MPa
Класс точности	» 0.4 » 0.6 » 1.0
Наличие корректора "0" на корпусе прибора	» -//- (базовое) » корр	Без корректора "0" С корректором "0"
Измеряемая среда	» -//- (базовое) » Кис	Кислород
Конструктивное исполнение	» -//-	Радиальный штуцер без фланца
Степень защиты	» IP53
Резьба штуцера	» M20x1.5 (базовое) » G1/2 » K1/2
Дополнительные требования	» Обезж. » АЭС » АЭС-Кл.б.3 » Д » Черта » Эталон » Пл. » Табл. » П.П.С » ЦСМ » Свидет.	Обезжиривание Атомное исполнение, класс безопасности 4 Атомное исполнение, класс безопасности 3 Демпфер Черта на шкале Эталон Пломба Табличка Первичная поверка на стекле Поверка ЦСМ Выдача свидетельства о поверке прибора

Поверка приборов:

Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб.

У всех приборов отметка о первичной поверке ставится на задней стенке корпуса.

По требованию потребителя:

отметка о первичной поверке ставится на стекле прибора;
приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службы ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).

Периодическая поверка приборов в процессе эксплуатации производится в соответствии c 5Ш0.283.421 МП (МЕТОДИКА ПОВЕРКИ).

Поверка приборов

Новое исполнение	Выполнено
зеркальная шкала	4 квартал 2016г.
