Надежность наших приборов проверена временем

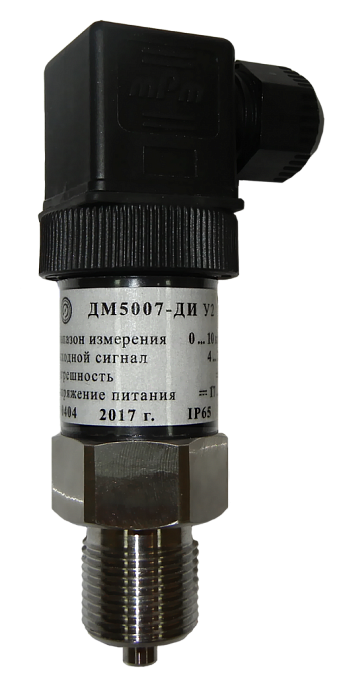

ДМ5007
Датчик давления общепромышленного исполнения

ДМ5007

  • ТУ 311-00225590.12-95

    Датчики давления ДМ5007 предназначены для измерения избыточного давления (ДИ) путем преобразования в унифицированный сигнал постоянного тока.
    Приборы соответствуют требованиям электромагнитной совместимости группе II (А) по ГОСТ 29254-91.

    Руководство по эксплуатации

  • Технические характеристики
  • Тип прибора Датчик давления общепромышленного исполнения
    Степень защиты IP65
    Предел допускаемой основной погрешности ±0.5% от ВПИ
    Климатическое исполнение У2
    Температура окружающей среды от минус 40 до плюс 70 °С
    Виброзащита Выдерживают воздействие вибрации с частотой до 100 Гц с амплитудой до 2,5 мм
    Межповерочный интервал 3 года
    Корпус Ударопрочный полистирол
    Штуцер Нержавеющая сталь
    Резьба присоединительного штуцера М20*1,5-8g; R1/2; G1/2-B
    Масса прибора не более 0,35 кг
      Скачать опросный лист для заказа

      Максимальные верхние пределы измерений датчиков ДМ5007:
      0,6; 1,0; 1,6; 2,5 МПа
      По заказу приборы поставляются в единицах измерения кПа, МПа, кгс/см2, бар, мм рт.ст., мм вод.ст.

      ЭЛЕКТРОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРОВ
      Выходной сигнал – постоянный ток:
      (4-20) мА (двухпроводная линия связи)

      Сопротивление нагрузки приборов:
      - с выходным сигналом (4-20) мА - от 0,2 до 1000 Ом;
      Напряжение питания: (17-42) В постоянного тока
      Потребляемая мощность датчиков:
      - с выходным сигналом (4-20) мА - не более 0,85 В•А;

      ГАРАНТИИ ИЗГОТОВИТЕЛЯ
      Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).

      СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА
      Тип прибора  » ДМ5007-ДИ
      Датчик избыточного давления
      Климатическое исполнение » У2

      Верхнее значение
      диапазона показаний
      » 0,6 МПа;
      » 1,0 МПа;
      » 1,6 МПа;
      » 2,5 МПа;

      Единица измерения » кгс/см
      » кПа
      » МПа
      » и др.



      Предел допускаемой основной погрешности » ± 0,5%

      Степень защиты » IP65

      Код выходного сигнала
      » 05
       (0-5) мА
      Температура окружающей среды » (-40+50)С


      Измеряемая среда  » -//- (базовое)
      »
       Кис

      Резьба штуцера » M20x1.5-8g (базовое)
      » G1/2-B
      » R1/2



      Дополнительные
      требования
      » Обезж.
      » Э
      » Табл.
      » ЦСМ
       Обезжиривание
       Экспортное исполнение
       Табличка
       Поверка ЦСМ

      Пример обозначения: ДМ5007-ДИ - 1 МPа - 42 - 0,25 - Кис - G1/2 - ЦСМ


      Поверка приборов:

      Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
      Для всех датчиков отметка о первичной поверке ставится на корпусе прибора и в паспорте на прибор.
      По требованию потребителя:
      • приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
      Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 1997-89.
