Надежность наших приборов проверена временем

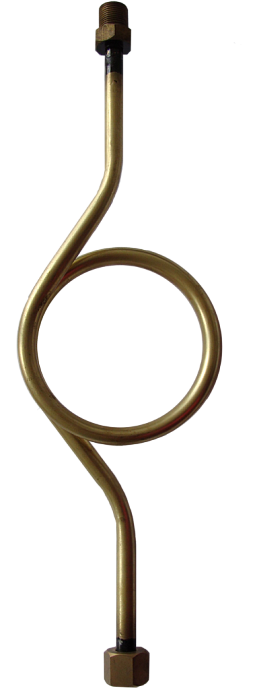

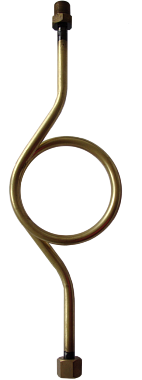

Сифонные отводы (охладители)

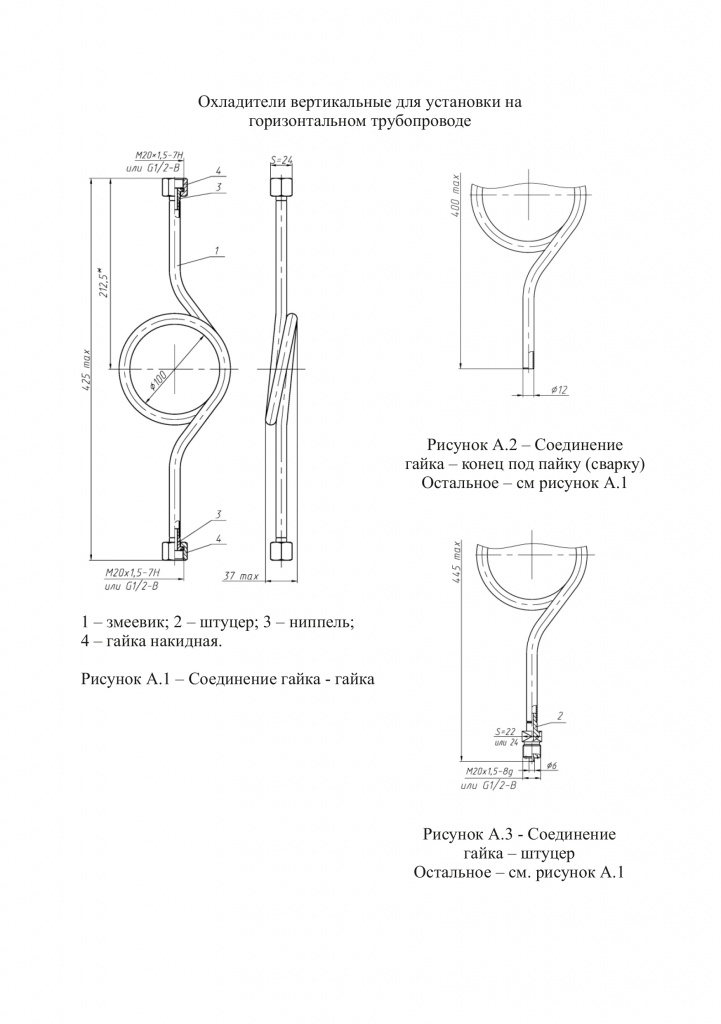

Вертикальный

Сифонные отводы (охладители)

Варианты исполнения
  • ТУ 28.14.13.110-065-00225590-2019

    Сифонные отводы (охладители) предназначены для предохранения манометров, измеряющих давление пара, горячей жидкости и других измеряемых сред от влияния температуры выше плюс 60°С.

    Разрешительные документы (Россия)

    Руководство по эксплуатации

  • Технические характеристики
    • Охладители используются для работы с давлением до 160 кгс/см2.

      Охладители изготавливаются следующих видов:
      Для изготовления охладителей применяются следующие материалы:
      • сталь углеродистая,
      • латунь
      Каждый из охладителей имеют два соединения
      (присоединение к технологическим сетям с измеряемой средой - присоединение к прибору):
      • гайка-гайка,
      • штуцер-гайка
      Охладители изготавливаются с резьбой штуцера:
      • для присоединения к технологическим сетям с измеряемой средой:
               - без резьбы
               - М20х1,5-8g - метрическая резьба М20х1,5-8g
               - G1/2-B - дюймовая резьба
      • для присоединения к прибору (внутренняя резьба):
               - М20х1,5-8g - метрическая резьба М20х1,5-8g
               - G1/2-B - дюймовая резьба

      Максимальная температура измеряемой среды:
      • латунь: до плюс 150 оС,
      • сталь: до плюс 250 оС

      СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА
      Наименование » Охладитель
      Вид охладителя » гор
      » вер

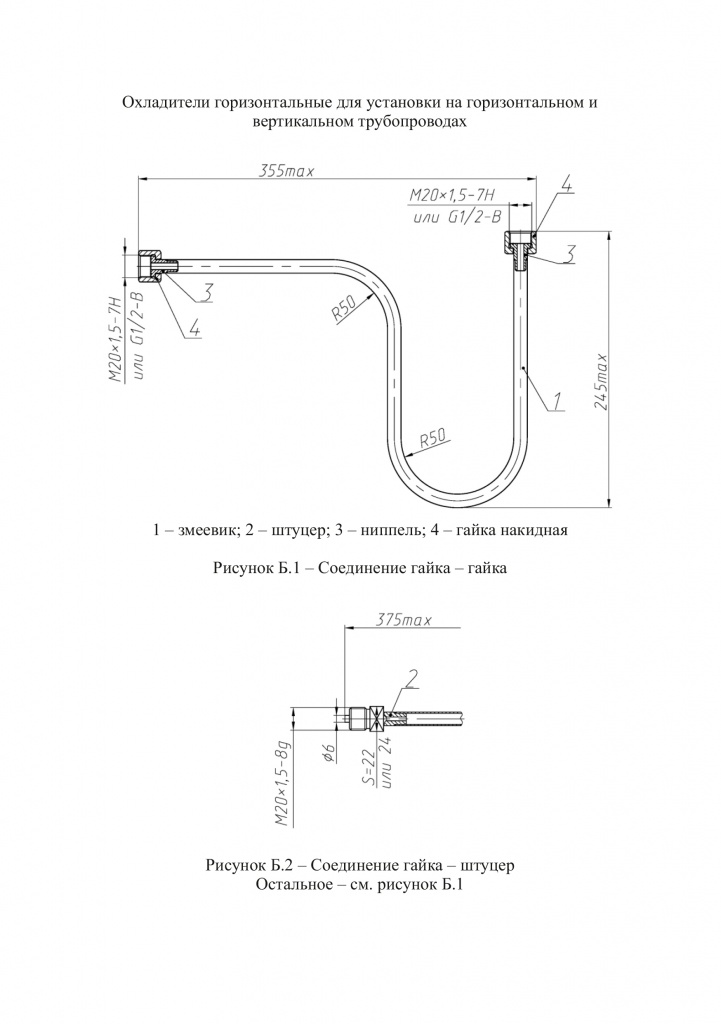

       горизонтальный
       вертикальный
      Способ соединения с системой.
      Вид резьбы.
      » ГМ
      » ШМ
      » ГG
      » ШG
      » 0
       гайка, резьба М20х1,5
       штуцер, резьба М20х1,5
       гайка, резьба G1/2
       штуцер, резьба G1/2
       без резьбы
      Способ присоединения к прибору.
      Вид резьбы.
      » ГМ
      » ГG
       гайка, резьба М20х1,5
       гайка, резьба G1/2
      Материал » Ст
      » Л
       сталь углеродистая
       латунь

      Пример обозначения: Охладитель-вер-ШG-ГМ Л
