ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех
Манометры, вакуумметры, мановакуумметры

ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех

  • ТУ-4212-040-00225590-2001

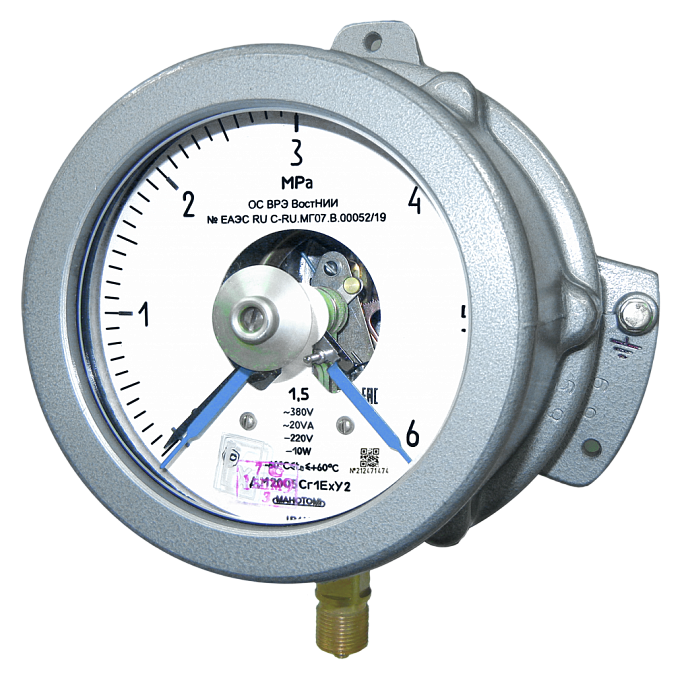

    Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие взрывозащищённые ДМ2005Сг1Ех, ДВ2005Сг1Ех и ДА2005Сг1Ех предназначены для измерения избыточного давления неагрессивных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия. Приборы являются взрывозащищенными с видом взрывозащиты "Взрывонепроницаемая оболочка" и имеют маркировку взрывозащиты - «1Ех d IIВ Т4 Gb» по ГОСТ 31610.0-2014 (IEC 60079-0:2011),  ГОСТ IEC 60079-1-2011.

  • Технические характеристики
  • Тип прибора Манометры, вакуумметры, мановакуумметры
    Диаметр корпуса (мм) 160
    Степень защиты IP54
    Класс точности 1.5; 1.0
    Вид взрывозащиты "1Ех d IIВ Т4 Gb" взрывонепроницаемая оболочка
    Климатическое исполнение У2; Т2
    Тип электроконтактного устройства Прямые контакты
    Температура окружающей среды от минус 60 до плюс 60 °С
    Температура измеряемой среды от минус 50 до плюс 70 °С; допускается применение приборов для измерения давления сред с температурой до плюс 150 °С (рекомендовано применение охладительных устройств)
    Фланец Задний
    Расположение штуцера Радиальное
    Виброзащита L1 (от 5 до 35 Гц с амплитудой 0,35 мм)
    Межповерочный интервал 2 года
    Корпус Алюминиевый сплав
    Стекло Органическое
    Трубчатая пружина Медный сплав
    Держатель Медный сплав
    Механизм Медный сплав
    Резьба присоединительного штуцера М20*1,5-8g; K1/2; G1/2-B
    Масса прибора не более 5,5 кг
    Аналоги ВЭ-16Рб
      ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ

      Наименование прибора

      Диапазон, Па

      Диапазон, кгс/см2

      ДВ2005Сг1Ex

      -100...0 кПа

      -1...0 кгс/см2

      ДА2005Сг1Ех

      -100...60 кПа

      -1...0,6 кгс/см2

      -100...150 кПа

      -1...1,5 кгс/см2

      -100...300 кПа

      -1...3 кгс/см2

      -100...500 кПа

      -1...5 кгс/см2

      -0,1...0,9 МПа

      -1...9 кгс/см2

      -0,1...1,5 МПа

      -1...15 кгс/см2

      -0,1...2,4 МПа

      -1...24 кгс/см2

      ДМ2005Сг1Ех

      0...100 кПа

      0...1 кгс/см2

      0...160 кПа

      0...1,6 кгс/см2

      0...250 кПа

      0...2,5 кгс/см2

      0...400 кПа

      0...4 кгс/см2

      0...600 кПа

      0...6 кгс/см2

      0...1 МПа

      0...10 кгс/см2

      0...1,6 МПа

      0...16 кгс/см2

      0...2,5 МПа

      0...25 кгс/см2

      0...4 МПа

      0...40 кгс/см2

      0...6 МПа

      0...60 кгс/см2

      0...10 МПа

      0...100 кгс/см2

      0...16 МПа

      0...160 кгс/см2

      0...25 МПа

      0...250 кгс/см2

      0...40 МПа

      0...400 кгс/см2

      0...60 МПа

      0...600 кгс/см2

      0...100 МПа

      0...1000 кгс/см2

      0...160 МПа

      0...1600 кгс/см2

      ОПЦИИ
      • Магнитное поджатие - по требованию потребителя приборы поставляются с магнитным поджатием контактов сигнализирующего устройства
      • Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
      • Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
      • Зажим - по требованию потребителя приборы изготавливаются с вводным устройством для подключения кабеля - с хомутом (зажимом); в базовом исполнение подсоединение кабеля к прибору производится через металлическую трубку, заканчивающуюся наружной резьбой G3/4-В.
      • Атомное исполнение - по требованию потребителя приборы изготавливаются для поставки на объекты атомной энергетики (класс безопасности 4)
      • Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
      • Демпфер - все приборы ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех поставляются с демпфером
      • Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
      • Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
      • Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
      • Заводской номер - все приборы ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех поставляются с заводским номером
      • Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке
      ГАРАНТИИ ИЗГОТОВИТЕЛЯ

      Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).

      Средний срок службы - не менее 10 лет.

      ПАРАМЕТРЫ СИГНАЛИЗИРУЮЩЕГО УСТРОЙСТВА
      Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:
      • III - левый указатель (min) - синий, правый (max) - красный.
      • IV - левый указатель (min) - красный, правый (max) - синий.
      • V (базовое исполнение) - оба указателя (min, max) синие.
      • VI - оба указателя (min, max) красные.
      все контакты.png
      По заказу потребителя сигнализирующее устройство может изготовляться с магнитным поджатием контактов для любого из выше указанных исполнений.

      Напряжение внешних коммутируемых цепей:
      • 380 В (включая 24; 27; 36; 40; 110; 220В) - для цепей переменного тока;
      • 220 В (включая 24; 27; 36; 40; 110В) - для цепей постоянного тока
      Разрывная мощность контактов для сигнализирующего устройства:
      • со скользящими контактами – 10 Вт постоянного тока и 20 В•А переменного тока;
      • с магнитным поджатием контактов – 30 Вт постоянного тока и 50 В•А переменного тока
      Значение коммутируемого тока:
      • для сигнализирующего устройства со скользящими контактами – от 0,02 до 0,5 А;
      • для сигнализирующего устройства с магнитным поджатием контактов – от 0,01 до 1 А
      Предел допускаемой основной погрешности срабатывания сигнализирующего устройства:
      • для сигнализирующего устройства со скользящими контактами ±2,5%
      • для сигнализирующего устройства с магнитным поджатием контактов ±4%
      Подключение осуществляется четырехжильным кабелем, сечение жил - от 0,2 до 1,5 мм2. Диаметр ввода в разъеме - от 4 до 10 мм.
      Электрическая цепь при подключении должна быть обесточена!

      Схема подключения



      Поверка приборов:

      Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
      Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
      Все приборы ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех поставляются с отметкой о первичной поверке в паспорте на прибор.
      По требованию потребителя:
      • отметка о первичной поверке ставится на стекле прибора;
      • приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
      Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
