  • ТУ 28.14.13.110-065-00225590-2019

    Устройство защиты от перегрузки предназначено для предохранения чувствительных элементов манометров, мановакуумметров от возникающих избыточных давлений, превышающих верхнее значения диапазонов показаний приборов.

    Разрешительные документы (Россия) ►

    Руководство по эксплуатации ►

    • Технические характеристики

    • Устройства выпускается различных моделей в зависимости от предельно допускаемого рабочего давления, входящего в диапазон настройки устройства, и с различными вариантами соединения с приборами и магистралью.

      Подключение к магистрали (вход) и к прибору (выход), модель устройств, возможные диапазоны настройки, предустановленное давление срабатывания указаны в таблице 1.


      Таблица 1

      Подключение

      Модель

      устройства

      Диапазон настройки,

      кгс/см2

      Предустановленное давление срабатывания, кгс/см2

      Магистраль

      (вход)

      Прибор

      (выход)

      М20×1,5
      G1/2”
      K1/2”

      R1/2”

      М20×1,5

      УЗП 2,5

      0,4 – 2,5

      1,5

      УЗП 6

      2 – 6

      4

      УЗП 25

      5 – 25

      15

      УЗП 60

      20 – 60

      40

      УЗП 250

      50 – 250

      150

      УЗП 400

      240 – 400
      (кроме конических резьб)

      320


      ЗУ чертеж.jpg

      По устойчивости к климатическим воздействиям устройства изготавливаются в исполнении Т категории 1 (для работы при температуре от минус 20 °C до плюс 80 °C).

      Материал деталей устройств, контактирующих с измеряемой средой: нержавеющая сталь 10Х17Н13М2Т по ГОСТ 5632-2014. Материал уплотнительных колец: фторкаучук марки «Viton».


      Масса устройств – не более 0,5 кг.

      Срок службы  - не менее 6 лет.

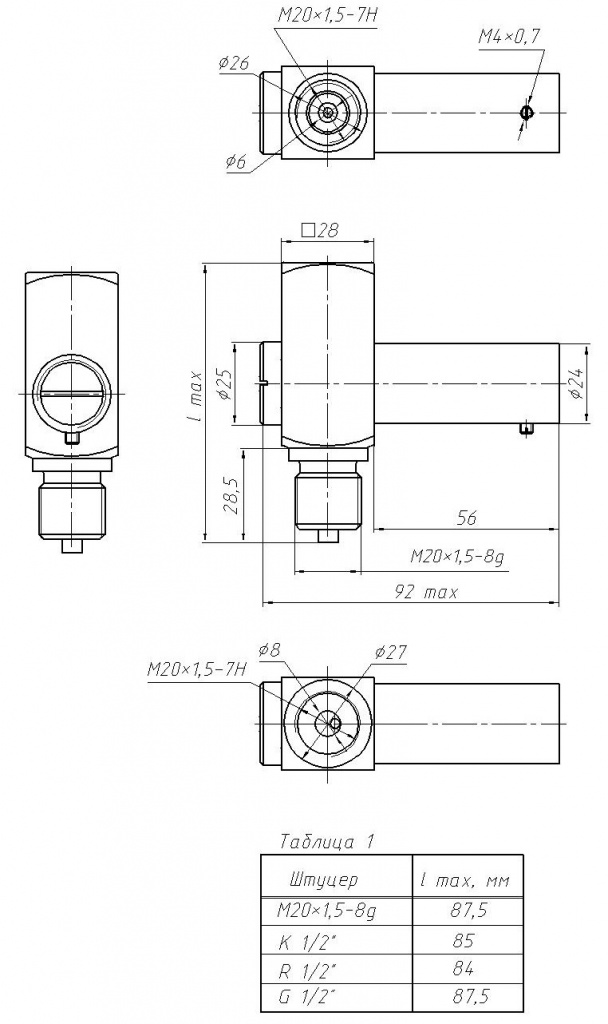

      Габаритные, присоединительные и монтажные размеры устройств




      Схема условного обозначения устройств при составлении заказа

           УЗП 2,5  –  1,5     –    ШМ20      –     М20

                 1             2                3                    4


      1 Модель устройства

      2 Предустановленное давление срабатывания (кгс/см2)

      3 Подключение к магистрали (вход)

      4 Подключение к прибору (выход)
