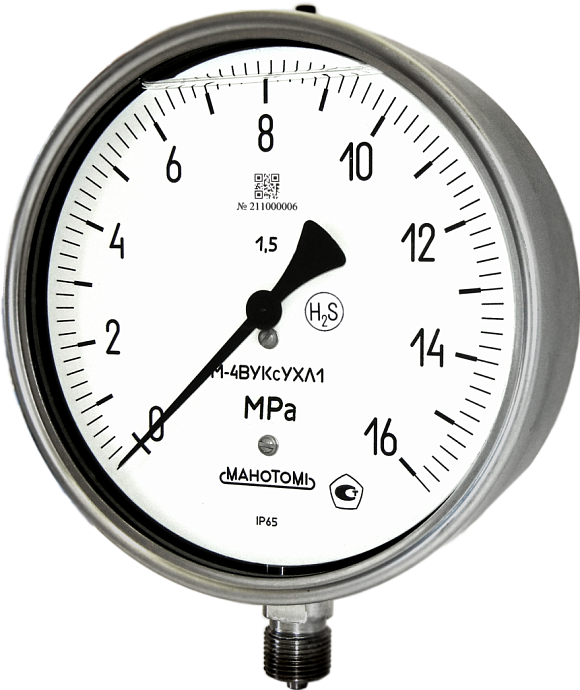

 М-4ВУКс, В-4ВУКс, МВ-4ВУКс
Манометры, вакуумметры, мановакуумметры виброустойчивые

М-4ВУКс, В-4ВУКс, МВ-4ВУКс

Варианты исполнения
  • ТУ 25-7310.041-2014

    Манометры, вакуумметры и мановакуумметры показывающие М-4ВУКс, В-4ВУКс и МВ-4ВУКс предназначены для измерения жидкого, газообразного и водного раствора аммиака, сероводородосодержащих сред, газоводонефтяной эмульсии с температурой до плюс 90 °С, вязкостью от 10 до 300 сСт, содержанием Н2S и СO2 до 25 % по объему каждого, нефти и нефтепродуктов с содержанием парафина до 10 % весовых. Виброустойчивость приборов обеспечивается за счет заполнения полости корпуса полиметилсилоксановой жидкостью ПМС-300 или ПМС-100р.
    Приборы одобрены Российским Морским Регистром Судоходства.

  • Технические характеристики
  • Тип прибора Манометры, вакуумметры, мановакуумметры виброустойчивые
    Диаметр корпуса (мм) 160
    Степень защиты IP65
    Класс точности 1.5; 1.0
    Климатическое исполнение УХЛ1
    Температура окружающей среды от минус 45 до плюс 70 °С (заполнение ПМС-300 или водно-глицериновым раствором); от минус 65 до плюс 70 °С (заполнение смесью ПМС-100р и ПМС-300)
    Температура измеряемой среды от минус 50 до плюс 70 °С; по согласованию с заказчиком - от минус 50 до плюс 100 °С; допускается применение приборов для измерения давления сред с температурой до плюс 200 °С (рекомендовано применение охладительных устройств)
    Фланец Отсутствует; Задний; Передний (Передний фланец только с осевым штуцером)
    Расположение штуцера Радиальное; Осевое
    Виброзащита V4 (от 5 до 120 Гц с амплитудой 0,15 мм и ускорением 19,6 м/с², а также от 120 до 250 Гц при виброускорении 3 м/с²)
    Заполнение поставляются заполненные полиметилсилоксановой жидкостью ПМС-300 или водно-глицериновым раствором или смесью из ПМС-300 и ПМС-100р
    Межповерочный интервал 2 года
    Корпус Нержавеющая сталь
    Стекло Силикатное; Безопасное
    Трубчатая пружина Нержавеющая сталь
    Держатель Нержавеющая сталь
    Механизм Нержавеющая сталь
    Резьба присоединительного штуцера М20*1,5-8g; K1/2; G1/2-B
    Рабочие диапазоны измерений Диапазон измерений избыточного давления равен 75 % диапазона показаний при постоянном давлении среды и 66 % при переменном давлении; Диапазон измерений вакуумметрического давления равен диапазону показаний; Допускается кратковременная перегрузка до 30 % от верхнего значения диапазона показаний для приборов с верхним пределом диапазона показаний до 60 МПа (600 кгс/см2)
    Масса прибора не более 1.6 кг
      ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ


      Наименование прибора

      Диапазон, Па

      Диапазон, кгс/см2

      В-4ВУКс

      -100...0 кПа

      -1...0 кгс/см2

      МВ-4ВУКс

      -100...60 кПа

      -1...0,6 кгс/см2

      -100...150 кПа

      -1...1,5 кгс/см2

      -100...300 кПа

      -1...3 кгс/см2

      -100...500 кПа

      -1...5 кгс/см2

      -0,1...0,9 МПа

      -1...9 кгс/см2

      -0,1...1,5 МПа

      -1...15 кгс/см2

      -0,1...2,4 МПа

      -1...24 кгс/см2



      М-4ВУКс

      0...100 кПа 0...1 кгс/см2

      0...160 кПа

      0...1,6 кгс/см2

      0...250 кПа

      0...2,5 кгс/см2

      0...400 кПа

      0...4 кгс/см2

      0...600 кПа

      0...6 кгс/см2

      0...1 МПа

      0...10 кгс/см2

      0...1,6 МПа

      0...16 кгс/см2

      0...2,5 МПа

      0...25 кгс/см2

      0...4 МПа

      0...40 кгс/см2

      0...6 МПа

      0...60 кгс/см2

      0...10 МПа

      0...100 кгс/см2

      0...16 МПа

      0...160 кгс/см2

      0...25 МПа

      0...250 кгс/см2

      0...40 МПа

      0...400 кгс/см2

      0...60 МПа

      0...600 кгс/см2

      0...100 МПа

      0...1000 кгс/см2

      0...160 МПа

      0...1600 кгс/см2

      ОПЦИИ
      • Температурный диапазон от минус 65 до плюс 70 °С  - по требованию потребителя приборы поставляются с заполнением полости смесью ПМС-100р и ПМС-300 для эксплуатации при температуре окружающего воздуха от минус 65 до плюс 70 °С
      • Безопасное стекло - по требованию потребителя приборы поставляются с безопасным стеклом
      • Корректор нуля на стрелке - по требованию потребителя приборы со степенью защиты IP54 и IP65 поставляются с корректором нуля на стрелке
      • Контрольная стрелка - по требованию потребителя приборы со степенью защиты IP54 и IP65 поставляются с контрольной стрелкой
      • Указатель предельного давления (УПД) - по требованию потребителя приборы со степенью защиты IP54 и IP65 поставляются с указателем предельного давления на стекле (красная стрелка)
      • Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
      • Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
      • Демпфер - все приборы М-4ВУКс, В-4ВУКс, МВ4-ВУКс поставляются с демпфером
      • Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
      • Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
      • Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
      • Заводской номер - все приборы поставляются с заводским номером
      • Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке
      ГАРАНТИИ ИЗГОТОВИТЕЛЯ

      Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).

      Средний срок службы - не менее 10 лет.


      Поверка приборов:

      Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
      У всех приборов отметка о первичной поверке ставится на задней стенке корпуса.
      По требованию потребителя:
      • отметка о первичной поверке ставится в паспорте на прибор;
      • отметка о первичной поверке ставится на стекле прибора;
      • приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службы ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
      Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).

  • Модернизация прибора
  • Модернизация прибора

     Новое исполнение   Введено
    осевое исполнение штуцера  1 квартал 2017г.
    исполнение с фланцем на корпусе
    безопасное стекло
    одобрение РМРС
    корректор нуля на стрелке
     3 квартал 2018г.
    контрольная стрелка
     3 квартал 2018г.
    указатель предельного давления на стекле
     3 квартал 2018г.
    кратковременная перегрузка до 30% от верхнего значения диапазона показаний для приборов с верхним пределом диапазона показаний до 60 МПа (600 кгс/см2)  2 квартал 2019г.
    передний фланец (для исполнения с осевым штуцером)  1 квартал 2020г.
