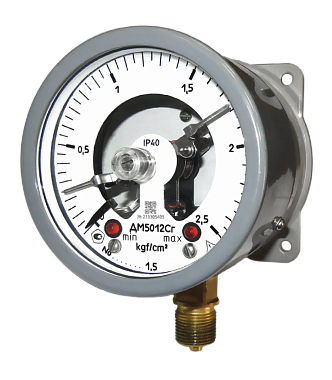

 ДМ5012Сг, ДВ5012Сг, ДА5012Сг
Манометры, вакуумметры, мановакуумметры

ДМ5012Сг, ДВ5012Сг, ДА5012Сг

Новинка
  • ТУ 4212-057-00225590-2009

    Манометры, вакуумметры, мановакуумметры типа ДМ5012Сг, ДВ5012Сг, ДА5012Сг - показывающие коммутирующие приборы, предназначенные для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями с помощью коммутирующего устройства, выполненного на основе оптических датчиков и мощного электронного коммутатора, для применения в самых различных отраслях промышленности.

    Руководство по эксплуатации

  • Технические характеристики
  • Тип прибора Манометры, вакуумметры, мановакуумметры
    Диаметр корпуса (мм) 100
    Степень защиты IP53
    Класс точности 1.5; 1.0 - по заказу; манометры ДМ5012Сг всех модификаций с верхним пределом измерений до 2,5 и свыше 100.0кгс/см² изготавливаются только классом точности 1,5
    Климатическое исполнение У3; Т3
    Тип электроконтактного устройства Релейный на основе опто-электронных датчиков
    Температура окружающей среды от минус 40 до плюс 60 °С (У3); от минус 25 до плюс 60 °С (У3.1); от минус 5 до плюс 60 °С (Т3)
    Температура измеряемой среды от минус 50 до плюс 70 °С; допускается применение приборов для измерения давления сред с температурой до плюс 150 °С (рекомендовано применение охладительных устройств)
    Фланец Задний
    Расположение штуцера Радиальное
    Виброзащита L1 (от 5 до 35 Гц с амплитудой 0,35 мм)
    Межповерочный интервал 1 год
    Корпус Алюминиевый сплав
    Стекло Литое
    Трубчатая пружина Медный сплав; Железоникелевый сплав
    Держатель Медный сплав
    Механизм Медный сплав; Нержавеющая сталь; Сталь 08КП
    Резьба присоединительного штуцера М20*1,5-8g; R1/2; G1/2-B
    Масса прибора не более 1,2 кг
      ПРЕИМУЩЕСТВА МАНОМЕТРА ДМ5012Сг:
      • Отсутствие механических контактов, эффектов дребезга, подгорания;
      • "Мягкое" включение коммутируемых цепей, коммутатор включается при прохождении коммутируемого напряжения сети через "0"; Изменение исполнения и значения уставок сигнализирующего устройства;
      • Погрешность срабатывания уставок 1,5 - 2.5%;
      • Повышенная мощность коммутируемой цепи - значение тока до 5 А.
      ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ

      Наименование прибора

      Диапазон, Па

      Диапазон, кгс/см2

      ДВ5012Сг

      -100...0 кПа

      -1...0 кгс/см2

      ДА5012Сг

      -100...60 кПа

      -1...0,6 кгс/см2

      -100...150 кПа

      -1...1,5 кгс/см2

      -100...300 кПа

      -1...3 кгс/см2

      -100...500 кПа

      -1...5 кгс/см2

      -0,1...0,9 МПа

      -1...9 кгс/см2

      -0,1...1,5 МПа

      -1...15 кгс/см2

      -0,1...2,4 МПа

      -1...24 кгс/см2

      ДМ5012Сг

      0...100 кПа

      0...1 кгс/см2

      0...160 кПа

      0...1,6 кгс/см2

      0...250 кПа

      0...2,5 кгс/см2

      0...400 кПа

      0...4 кгс/см2

      0...600 кПа

      0...6 кгс/см2

      0...1 МПа

      0...10 кгс/см2

      0...1,6 МПа

      0...16 кгс/см2

      0...2,5 МПа

      0...25 кгс/см2

      0...4 МПа

      0...40 кгс/см2

      0...6 МПа

      0...60 кгс/см2

      0...10 МПа

      0...100 кгс/см2

      0...16 МПа

      0...160 кгс/см2

      0...25 МПа

      0...250 кгс/см2

      0...40 МПа

      0...400 кгс/см2

      0...60 МПа

      0...600 кгс/см2

      0...100 МПа

      0...1000 кгс/см2

      0...160 МПа

      0...1600 кгс/см2

      ОПЦИИ
      • Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
      • Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
      • Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
      • Демпфер - с демпфером поставляются приборы ДМ5012Сг, ДВ5012Сг, ДА5012Сг с диапазоном показаний со 100 кгс/см2, а также приборы для измерения давления хладонов; наличие демпфера у приборов с диапазоном показаний до 60 кгс/см2 оговаривается при заказе
      • Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
      • Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
      • Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
      • Заводской номер - все приборы поставляются с заводским номером
      • Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке
      ГАРАНТИИ ИЗГОТОВИТЕЛЯ

      Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).

      Средний срок службы - не менее 10 лет.

      ПАРАМЕТРЫ СИГНАЛИЗИРУЮЩЕГО УСТРОЙСТВА

      Коммутирующий блок сигнализирующего устройства по подключению внешних цепей имеет четыре варианта исполнения III, IV, V, VI (ГОСТ 2405-88).
      Приборы изготавливаются в исполнении V и имеют конструктивную возможность изменения исполнения коммутирующего блока потребителем на любое из предусмотренных.

      Напряжение внешних коммутируемых цепей:
      • до 250 В - для промышленных цепей переменного тока
      • до 30 В - для цепей постоянного тока
      Частота переменного тока - (50 ±1) Гц
      Значение коммутируемого тока - до 5 А

      ВВремя срабатывания сигнализирующего устройства:
      • на включение - 0,1 секунда
      • на выключение - 0,5 - 1 секунда
      Напряжение питания: (24-27) В постоянного тока


      Поверка приборов:

      Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
      Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
      По требованию потребителя:
      • отметка о первичной поверке ставится в паспорте на прибор;
      • отметка о первичной поверке ставится на стекле прибора;
      • приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
      Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
