Надежность наших приборов проверена временем
ТУ 4212-040-00225590-2001

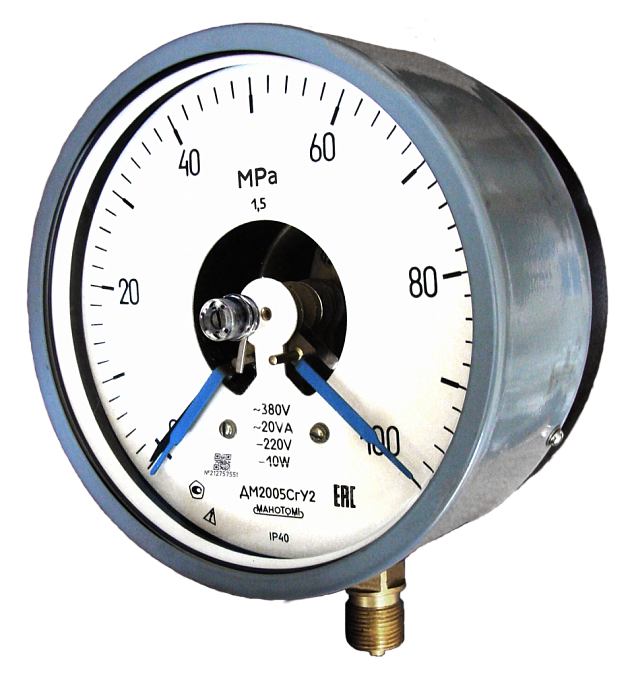

Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ2005Сг, ДВ2005Сг и ДА2005Сг предназначены для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.
Тип прибора | Манометры, вакуумметры, мановакуумметры |
Диаметр корпуса (мм) | 160 |
Степень защиты | IP40; IP53 |
Класс точности | 1.5; 1.0 |
Климатическое исполнение | У2; Т2 |
Тип электроконтактного устройства | Прямые контакты |
Температура окружающей среды | от минус 60 до плюс 70 °С |
Температура измеряемой среды | от минус 50 до плюс 70 °С; допускается применение приборов для измерения давления сред с температурой до плюс 150 °С (рекомендовано применение охладительных устройств) |
Фланец | Отсутствует; Задний |
Расположение штуцера | Радиальное |
Виброзащита | L1 (от 5 до 35 Гц с амплитудой 0,35 мм) |
Межповерочный интервал | 2 года |
Корпус | Сталь; Алюминиевый сплав |
Стекло | Органическое; Литое |
Трубчатая пружина | Медный сплав; Железоникелевый сплав |
Держатель | Медный сплав; Сталь |
Механизм | Медный сплав; Нержавеющая сталь; Сталь 08КП |
Резьба присоединительного штуцера | М20*1,5-8g; K1/2; G1/2-B |
Масса прибора | не более 1,6 кг |
Аналоги | ЭКМ-1У; ЭКМ-2У |
Наименование прибора |
Диапазон, Па |
Диапазон, кгс/см2 |
ДВ2005Сг |
-100...0 кПа |
-1...0 кгс/см2 |
ДА2005Сг |
-100...60 кПа |
-1...0,6 кгс/см2 |
-100...150 кПа |
-1...1,5 кгс/см2 |
|
-100...300 кПа |
-1...3 кгс/см2 | |
-100...500 кПа |
-1...5 кгс/см2 | |
-0,1...0,9 МПа |
-1...9 кгс/см2 |
|
-0,1...1,5 МПа |
-1...15 кгс/см2 |
|
-0,1...2,4 МПа |
-1...24 кгс/см2 |
|
ДМ2005Сг |
0...100 кПа |
0...1 кгс/см2 |
0...160 кПа |
0...1,6 кгс/см2 | |
0...250 кПа |
0...2,5 кгс/см2 | |
0...400 кПа |
0...4 кгс/см2 | |
0...600 кПа |
0...6 кгс/см2 | |
0...1 МПа |
0...10 кгс/см2 | |
0...1,6 МПа |
0...16 кгс/см2 | |
0...2,5 МПа |
0...25 кгс/см2 | |
0...4 МПа |
0...40 кгс/см2 | |
0...6 МПа |
0...60 кгс/см2 | |
0...10 МПа |
0...100 кгс/см2 | |
0...16 МПа |
0...160 кгс/см2 | |
0...25 МПа |
0...250 кгс/см2 | |
0...40 МПа |
0...400 кгс/см2 | |
0...60 МПа |
0...600 кгс/см2 | |
0...100 МПа |
0...1000 кгс/см2 | |
0...160 МПа |
0...1600 кгс/см2 |
Тип прибора |
» ДМ2005Сг » ДВ2005Сг » ДА2005Сг |
Манометр Вакуумметр Мановакуумметр |
Климатическое исполнение |
» У2 » Т2 |
|
Верхнее значение диапазона показаний |
см. в таблице | |
Единица измерения |
» kgf/cm2 » kPa » MPa |
|
Класс точности |
» 1.5 |
|
Измеряемая среда |
» -//- (базовое) » Кис |
Кислород |
Конструктивное исполнение |
» -//- (базовое) » Ф |
Радиальный штуцер без фланца Радиальный штуцер с задним фланцем |
Степень защиты |
» IP40 (базовое) » IP53 |
|
Исполнение сигнализирующего устройства |
» III » IV » V (базовое) » VI |
|
Исполнение ЭКМ | » ЭКМ | |
Резьба штуцера |
» M20x1.5-8g (базовое) » G1/2-B » K1/2 |
|
Дополнительные требования |
» МП » Обезж. » АЭС » АЭС-Кл.б.3 » Д » Черта » Э » Пл. » Табл. » П.П.С » П.П.Пас » ЦСМ » Свидет. |
Магнитное поджатие Обезжиривание Атомное исп., класс безопасности 4 Атомное исп., класс безопасности 3 Демпфер Черта на шкале Экспортное исполнение Пломба Табличка Отметка о поверке на стекле Отметка о первичной поверке в паспорте, присвоение номера Поверка ЦСМ Выдача свидетельства о поверке прибора |
Новое исполнение |
Выполнено |
климатическое исполнение У2 |
3 квартал 2017г. |
