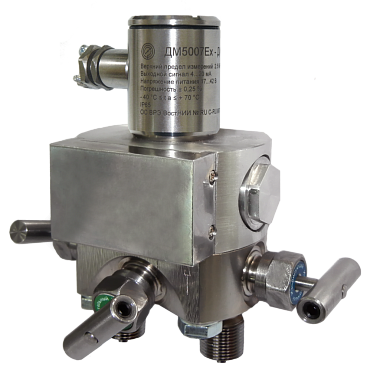

Датчики давления дифференциальные

ДМ5007Ех-ДД, ДМ5007АЕх-ДД

ТУ 311-00225590.12-95

Датчики типа ДМ5007Ех-ДД и ДМ5007АЕх-ДД предназначены для измерения разности давлений и преобразования в унифицированный токовый сигнал постоянного тока (4-20) мА. Датчики конструктивно связаны с трехходовым краном. Приборы соответствуют требованиям электромагнитной совместимости группе II (А) по ГОСТ 29254-91.
Разрешительные документы (Россия) ►
Руководство по эксплуатации ►
- Руководство по эксплуатации.pdf

Технические характеристики

Тип прибора	Датчики давления дифференциальные
Степень защиты	IP65
Предел допускаемой основной погрешности	±0.25% от ВПИ; ±0.5% от ВПИ
Вид взрывозащиты	"0ExiaIICT5X" искробезопасная электрическая цепь; "1ExdIIBT5X" взрывонепроницаемая оболочка
Климатическое исполнение	У2
Температура окружающей среды	от минус 40 до плюс 70 °С; от минус 55 до плюс 70 °С
Виброзащита	Выдерживают воздействие вибрации с частотой до 100 Гц с амплитудой до 2,5 мм
Межповерочный интервал	3 года
Корпус	Нержавеющая сталь
Штуцер	Нержавеющая сталь
Резьба присоединительного штуцера	М20*1,5-8g
Масса прибора	ДМ5007АЕх-ДД и ДМ5007Ех-ДД не более 0,8 кг

Скачать опросный лист для заказа

Верхние пределы измерений:
- 10; 16; 25; 60; 63; 100; 160; 250; 400; 600; 630 кПа
- 0,4; 0,6; 1; 1,6; 2,5 МПа

Статическое давление: до 20 МПа

ЭЛЕКТРОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРОВ:

Выходной сигнал – постоянный ток: (4-20) мА (двухпроводная линия связи)
Сопротивление нагрузки приборов: от 0,2 до 1000 Ом
Напряжение питания: (17-42) В постоянного тока
Потребляемая мощность датчиков: не более 0,85 В•А

СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА

Тип прибора	» ДМ5007Ех-ДД » ДМ5007АЕх-ДД	Датчик взрывозащищенного исполнения Датчик взрывозащищенного исполнения
Климатическое исполнение	» У2
Верхнее значение диапазона показаний	» см. выше
Единица измерения	» кгс/см²(базовое) » кПа » МПа » и др.
Предел допускаемой основной погрешности	» ± 0,5% » ± 0,25%
Степень защиты	» IP65
Температура окружающей среды	» (-40+50)С (базовое) » (-55+70)С
Измеряемая среда	» -//- (базовое) » Кис	Кислород
Резьба штуцера	» M20x1.5-8g (базовое) » G1/2-B » R1/2
Дополнительные требования	» Обезж. » Э » Табл. » П.П.Пас » ЦСМ	Обезжиривание Экспортное исполнение Табличка Отметка о первичной поверке в паспорте Поверка ЦСМ

Пример обозначения: ДМ5007Ех-ДД - 16 МPа - 42 - 0,5 - Кис - ЦСМ

Поверка приборов:

Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.

Для всех датчиков отметка о первичной поверке ставится на корпусе прибора и в паспорте на прибор.

По требованию потребителя:

приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).

Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
