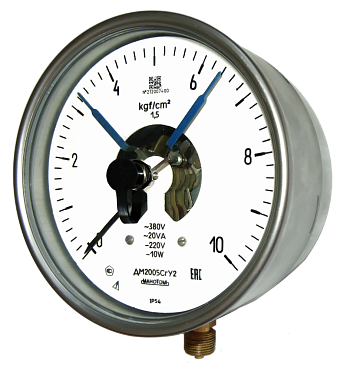

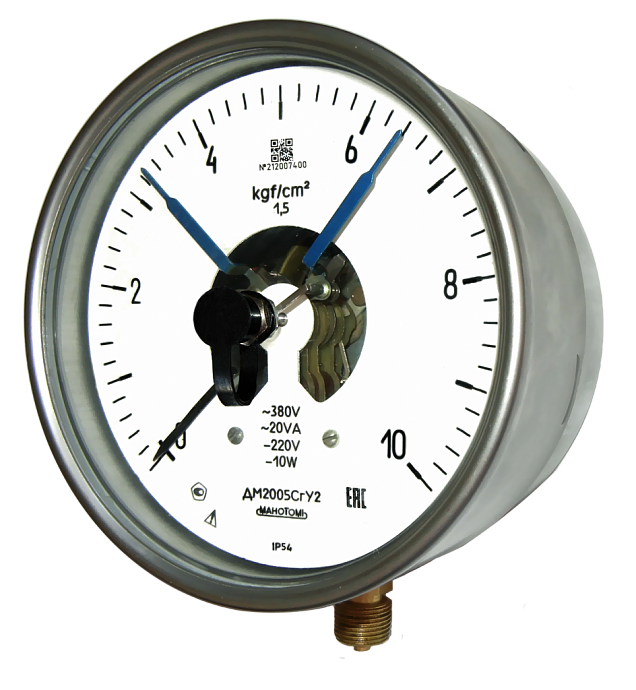

ДМ2005Сг, ДВ2005Сг, ДА2005Сг (IP54)

Манометры, вакуумметры, мановакуумметры

ДМ2005Сг, ДВ2005Сг, ДА2005Сг (IP54)

Варианты исполнения

Отправить заявку

Заполнить опросный лист

Добавить в сравнения

Форма для печати

ТУ 4212-040-00225590-2001

Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ2005Сг, ДВ2005Сг и ДА2005Сг предназначены для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.
Разрешительные документы (Россия) ►
Разрешительные документы (СНГ) ►
- Сертификат о признании утверждения типа.pdf
Руководство по эксплуатации ►
- Руководство по эксплуатации.pdf

Технические характеристики

Тип прибора	Манометры, вакуумметры, мановакуумметры
Диаметр корпуса (мм)	160
Степень защиты	IP54
Класс точности	1.5; 1.0
Климатическое исполнение	У2; Т2
Тип электроконтактного устройства	Прямые контакты
Температура окружающей среды	от минус 60 до плюс 70 °С
Температура измеряемой среды	от минус 50 до плюс 70 °С; допускается применение приборов для измерения давления сред с температурой до плюс 150 °С (рекомендовано применение охладительных устройств)
Фланец	Отсутствует; Задний
Расположение штуцера	Радиальное
Виброзащита	L1 (от 5 до 35 Гц с амплитудой 0,35 мм)
Межповерочный интервал	2 года
Корпус	Нержавеющая сталь
Стекло	Силикатное; Безопасное
Трубчатая пружина	Медный сплав; Железоникелевый сплав
Держатель	Медный сплав
Механизм	Медный сплав; Нержавеющая сталь
Резьба присоединительного штуцера	М20*1,5-8g; K1/2; G1/2-B (G1/2-В, К1/2 - для диапазонов показаний до 600 кгс/см²)
Расположение разъема	сбоку; сзади
Масса прибора	не более 1,6 кг
Аналоги	ЭКМ-1У; ЭКМ-2У

ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ

Наименование прибора	Диапазон, Па	Диапазон, кгс/см²
ДВ2005Сг	-100...0 кПа	-1...0 кгс/см²
ДА2005Сг	-100...60 кПа	-1...0,6 кгс/см²
	-100...150 кПа	-1...1,5 кгс/см²
	-100...300 кПа	-1...3 кгс/см²
	-100...500 кПа	-1...5 кгс/см²
	-0,1...0,9 МПа	-1...9 кгс/см²
	-0,1...1,5 МПа	-1...15 кгс/см²
	-0,1...2,4 МПа	-1...24 кгс/см²
ДМ2005Сг	0...100 кПа	0...1 кгс/см²
	0...160 кПа	0...1,6 кгс/см²
	0...250 кПа	0...2,5 кгс/см²
	0...400 кПа	0...4 кгс/см²
	0...600 кПа	0...6 кгс/см²
	0...1 МПа	0...10 кгс/см²
	0...1,6 МПа	0...16 кгс/см²
	0...2,5 МПа	0...25 кгс/см²
	0...4 МПа	0...40 кгс/см²
	0...6 МПа	0...60 кгс/см²
	0...10 МПа	0...100 кгс/см²
	0...16 МПа	0...160 кгс/см²
	0...25 МПа	0...250 кгс/см²
	0...40 МПа	0...400 кгс/см²
	0...60 МПа	0...600 кгс/см²
	0...100 МПа	0...1000 кгс/см²
	0...160 МПа	0...1600 кгс/см²

ОПЦИИ

Магнитное поджатие - по требованию потребителя приборы поставляются с магнитным поджатием контактов сигнализирующего устройства
Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
Демпфер - с демпфером поставляются приборы ДМ2005Сг, ДВ2005Сг, ДА2005Сг с диапазоном показаний со 100 кгс/см²; наличие демпфера у приборов с диапазоном показаний до 60 кгс/см² оговаривается при заказе
Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
Заводской номер - все приборы поставляются с заводским номером
Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

ПАРАМЕТРЫ СИГНАЛИЗИРУЮЩЕГО УСТРОЙСТВА ДЛЯ СИГНАЛИЗИРУЮЩИХ МАНОМЕТРОВ

III - левый указатель (min) - синий, правый (max) - красный.
IV - левый указатель (min) - красный, правый (max) - синий.
V (базовое исполнение) - оба указателя (min, max) синие.
VI - оба указателя (min, max) красные.

Напряжение внешних коммутируемых цепей:

380 В (включая 24; 27; 36; 40; 110; 220В) - для цепей переменного тока;
220 В (включая 24; 27; 36; 40; 110В) - для цепей постоянного тока

Разрывная мощность контактов для сигнализирующего устройства:

со скользящими контактами – 10 Вт постоянного тока и 20 В•А переменного тока;
с магнитным поджатием контактов – 30 Вт постоянного тока и 50 В•А переменного тока

Значение коммутируемого тока:

для сигнализирующего устройства со скользящими контактами – от 0,02 до 0,5 А;
для сигнализирующего устройства с магнитным поджатием контактов – от 0,01 до 1 А

Предел допускаемой основной погрешности срабатывания сигнализирующего устройства:

для сигнализирующего устройства со скользящими контактами ±2,5%
для сигнализирующего устройства с магнитным поджатием контактов ±4%

²

Электрическая цепь при подключении должна быть обесточена!

Схема подключения

СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА

Тип прибора	» ДМ2005Сг » ДВ2005Сг » ДА2005Сг	Манометр Вакуумметр Мановакуумметр
Климатическое исполнение	» У2 » Т2
Верхнее значение диапазона показаний	см. в таблице
Единица измерения	» kgf/cm² » kPa » MPa
Класс точности	» 1.5
Измеряемая среда	» -//- (базовое) » Кис	Кислород
Конструктивное исполнение	» -//- (базовое) » Ф	Радиальный штуцер без фланца Радиальный штуцер с задним фланцем
Степень защиты	» IP54
Расположение разъема	» -//- (базовое) » бок.разъем	Исполнение с задним кабельным вводом Исполнение с боковым кабельным вводом
Исполнение сигнализирующего устройства	» III » IV » V (базовое) » VI
Резьба штуцера	» M20x1.5-8g (базовое) » G1/2-B » K1/2
Дополнительные требования	» <Безоп.стекло160 » МП » Обезж. » Д » Черта » Э » Пл. » Табл. » П.П.С » П.П.Пас » ЦСМ » Свидет.	Безопасное стекло Магнитное поджатие Обезжиривание Демпфер Черта на шкале Экспортное исполнение Пломба Табличка Отметка о первичной поверке на стекле Отметка о первичной поверке в паспорте, присвоение номера Поверка ЦСМ Выдача свидетельства о поверке прибора

Пример обозначения: ДМ2005СгУ2 - 10 MPa - IP54 - бок.разъем - III - МП - Пл.

Поверка приборов:

Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
По требованию потребителя:

отметка о первичной поверке ставится в паспорте на прибор;

отметка о первичной поверке ставится на стекле прибора;

приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).

Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
