Переходники и бобышки

Переходники и бобышки

Отправить заявку
Добавить в сравнения
На печать

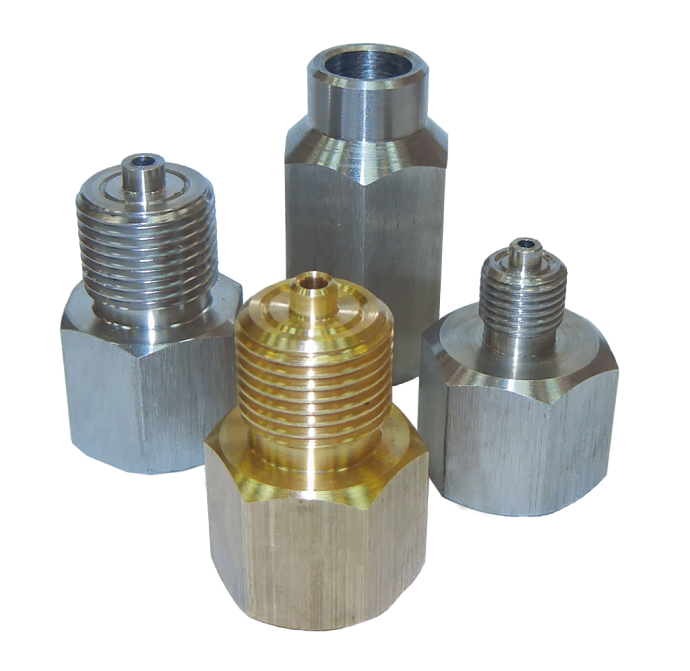

  • Переходники и бобышки предназначены для монтажа приборов к технологическим сетям, когда присоединительная резьба прибора отличается от точки отбора давления.

    Разрешительные документы (Россия) ►

    • Технические характеристики
    • ПЕРЕХОДНИКИ

      Резьба внутренняя

      Резьба внешняя

      Высота переходника

      М20*1,5-7H

      M12*1,5-8g

      41мм

      M10*1-8g

      39мм

      G1/2-В

      48мм

      G1/4-В

      40мм

      K1/2''

      43мм

      K1/4''

      40мм

      R1/2''

      43мм

      R1/4''

      40мм



      Резьба
      внутренняя

      Резьба внешняя

      Высота переходника

      М12*1,5

      G1/4-В

      31мм

      K1/4''

      31мм

      R1/4

      31мм


      Материал:
      • Латунь
      • Сталь
      • Нержавеющая сталь
      БОБЫШКИ
      Материал:
      • сталь 45
      • сталь 12Х18Н10Т
      Резьба присоединения к прибору: М20х1,5-7Н; G1/2-В
      Присоединение к среде измерения: под сварку
      Общая высота: 55 мм; 100 мм

      СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА
      Наименование » Переходник
      Резьба соединения с системой

      		 » М10х1
      » М12х1,5
      » G1/2
      » G1/4
      » К1/2
      » К1/4
      » R1/4
      » R1/2
      		  внешняя резьба М10х1-8g
       внешняя резьба М12х1,5-8g
       внешняя резьба G1/2-В
       внешняя резьба G1/4-В
       внешняя резьба К1/2''
       внешняя резьба К1/4''
       внешняя резьба R1/4''
       внешняя резьба R1/2''
      Резьба присоединения к прибору
      		 » М20х1,5
      		  внутренняя резьба М20х1,5-7H
      Материал » Ст
      » Л
      » Н
      		  сталь углеродистая
       латунь
       нержавеющая сталь

      Пример обозначения: Переходник-К1/2-М20х1,5-Ст

      Наименование » Переходник
      Резьба соединения с системой

      		 » G1/4
      » К1/4
      » R1/4
      		  внешняя резьба G1/4-В
       внешняя резьба К1/4''
       внешняя резьба R1/4''
      Резьба присоединения к прибору
      		 » М12х1,5
      		  внутренняя резьба М12х1,5-8g
      Материал » Ст
      » Л
      » Н
      		  сталь углеродистая
       латунь
       нержавеющая сталь

      Пример обозначения: Переходник-R1/4-М12х1,5-Н

      Наименование » Бобышка
      Присоединение к технологическим сетям
      		 » -//-
      		  под сварку
      Резьба присоединения к прибору
      		 » М20х1,5
      » G1/2
      		  внутренняя резьба М20х1,5-8g
       внутренняя резьба G1/2-В
      Общая высота  » 55
      » 100       		 55 мм
       100 мм
      Материал » -//-
      » Н
      		  сталь 45
       сталь 12Х18Н10Т

      Примеры обозначения:
      Бобышка-М20х1,5-55
      Бобышка-G1/2-100Н
